En los sistemas de filtración de calor extremo, el medio filtrante rara vez falla primero. La verdadera vulnerabilidad radica en el sellador o junta. Estos componentes se degradan bajo estrés térmico intenso, lo que provoca fugas de derivación catastróficas. Los selladores estándar de poliuretano y epoxi se descomponen rápidamente por encima de los 250 °F (120 °C). La selección del sellador de alta temperatura incorrecto provoca desgasificación, agrietamiento estructural durante la expansión térmica, compromiso de la integridad de la sala limpia y costosos tiempos de inactividad en la producción.

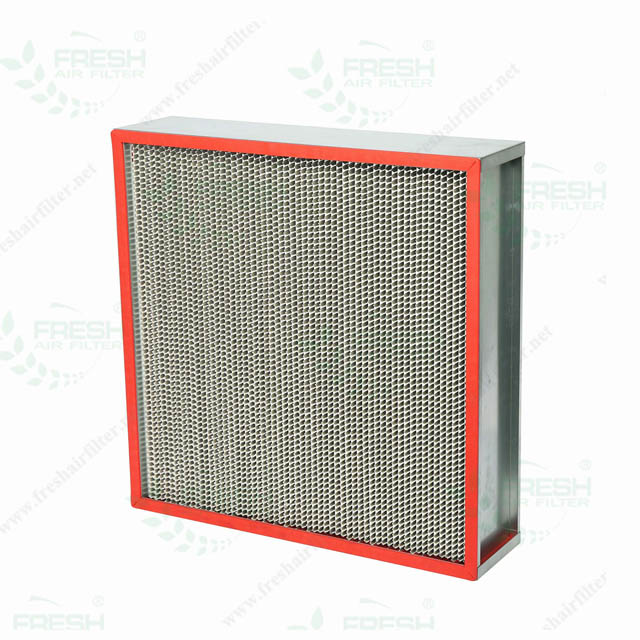

La especificación de un filtro HEPA de alta temperatura requiere una evaluación rigurosa de la química del sellador, los requisitos de curado y la compatibilidad mecánica con el marco y el medio del filtro. Debe comprender cómo reaccionan los diferentes materiales a los picos de calor y las cargas térmicas continuas. Esta guía proporciona un marco basado en evidencia para evaluar y seleccionar el sellador correcto para aplicaciones térmicas específicas, garantizando que su sistema de filtración mantenga una integridad absoluta en las condiciones más duras.
Los umbrales de temperatura dictan la química: la silicona RTV es el estándar de la industria para temperaturas de funcionamiento continuo de hasta 500 °F (260 °C), mientras que los sellos de cerámica o vidrio son obligatorios para entornos que superan los 500 °F hasta 750 °F (400 °C).
La expansión térmica es el riesgo principal: el sellador seleccionado debe adaptarse a las diferentes tasas de expansión térmica del marco metálico y el medio filtrante sin cortarse ni agrietarse.
Realidades del curado Impacto en la instalación: Los selladores de silicona para altas temperaturas requieren condiciones ambientales de curado específicas (normalmente entre 50 °F y 100 °F y humedad controlada) antes de que puedan someterse a cargas de calor operativas.
Consideraciones sobre la emisión de gases: en aplicaciones microelectrónicas o farmacéuticas, se debe evaluar la liberación de compuestos orgánicos volátiles (COV) del sellador durante los ciclos iniciales de calentamiento.
La función principal de un sellador en la filtración a altas temperaturas se logra mediante un proceso llamado "encapsulado". Esto implica asegurar el paquete de filtro plisado a los lados superior, inferior y vertical del marco metálico rígido. El objetivo es crear una barrera absoluta y hermética que fuerce todo el aire a través del medio en lugar de rodearlo. Sin un encapsulado efectivo, la integridad estructural de todo el conjunto del filtro se ve comprometida. El compuesto para encapsular debe fluir profundamente en los pliegues durante la fabricación. Encapsula las delicadas fibras de vidrio, anclándolas firmemente a las paredes rígidas del marco. Esta unión mecánica debe sobrevivir a la vibración constante de los ventiladores y al estrés físico de la expansión térmica.
Al evaluar los compuestos para encapsular, los ingenieros observan la viscosidad y la dureza Shore. Un sellador demasiado fino se saldrá del marco antes de curar. Un sellador demasiado espeso atravesará los pliegues en lugar de penetrarlos. El material ideal para macetas logra un equilibrio, llenando cada vacío microscópico entre el medio y el marco. Esto crea un bloque monolítico que resiste la presión del aire y los golpes físicos.
Para evitar fugas por derivación, el sellador debe mantener una adhesión continua bajo alta presión estática y requisitos de flujo de aire fluctuantes. A medida que las temperaturas suben y bajan, el sellador debe sujetar firmemente tanto el marco como el medio. Si la unión falla, el aire sin filtrar pasa por alto el medio y contamina el ambiente limpio. Mantener este sello es fundamental para cumplir con los estrictos estándares de calidad del aire. Las fugas de derivación suelen ser invisibles a simple vista. Una pequeña grieta en el sellador puede permitir el paso de millones de partículas, fallando instantáneamente la certificación de sala limpia.
La física de las fugas de derivación dicta que el aire siempre tomará el camino de menor resistencia. Si un sellador se separa de un marco de acero inoxidable aunque sea una fracción de milímetro, el diferencial de presión a través del filtro forzará el aire a través de ese espacio. Por este motivo, a menudo se utilizan promotores de adherencia y preparaciones específicas de la superficie del marco junto con selladores de alta temperatura. La superficie debe estar completamente libre de aceites y oxidación antes de aplicar el sellador.
Existe una clara diferencia mecánica entre encapsular los bordes horizontales del paquete de medios y asegurar los lados verticales del marco. Los bordes superior e inferior requieren un encapsulado profundo para anclar los pliegues. Los lados verticales requieren un sellado lateral para sellar los extremos del paquete de medios contra el marco. Es absolutamente necesario un encapsulado continuo en los cuatro lados para eliminar cualquier posible vía de derivación.
Primero, el canal inferior del marco se llena con sellador líquido.
El paquete de medios plisados se baja con cuidado dentro del sellador húmedo, asegurándose de que las puntas de los pliegues queden completamente sumergidas.
Se deja curar parcialmente el conjunto para fijar el borde inferior en su lugar.
El proceso se repite para el canal superior, creando un anclaje sólido para los pliegues verticales.
Finalmente, se inyecta sellador en los canales laterales para cerrar los bordes sin rematar del paquete de medios.
Más allá de sellar las fugas de aire, el sellador proporciona una rigidez estructural esencial al paquete de filtros. Esto es particularmente importante en sistemas de escape de alta velocidad o túneles de esterilización donde la presión del aire ejerce una fuerza significativa sobre los medios. Un sellador robusto evita que los pliegues colapsen o se muevan, lo que garantiza un flujo de aire constante y un rendimiento de filtración. En un horno de despirogenación, por ejemplo, la velocidad del aire puede cambiar rápidamente a medida que el horno pasa por las fases de calentamiento y enfriamiento. El sellador actúa como amortiguador, amortiguando el movimiento físico del paquete de medios y evitando que las fibras de vidrio se rompan.
La silicona vulcanizada a temperatura ambiente (RTV) es muy valorada por su elasticidad. Esta flexibilidad le permite absorber choques térmicos y vibraciones mecánicas a medida que los componentes del filtro se expanden y contraen. Mantiene una unión fuerte en una amplia gama de temperaturas, lo que lo convierte en una opción confiable para muchas aplicaciones industriales. La estructura química de la silicona RTV presenta una columna vertebral de silicio y oxígeno, que proporciona una estabilidad térmica inherente en comparación con los polímeros a base de carbono como el poliuretano.
La silicona RTV es más adecuada para hornos de despirogenación farmacéutica, instalaciones de procesamiento de alimentos y entornos de salas blancas estándar con altas temperaturas. Sin embargo, tiene un techo de temperatura absoluto. La exposición prolongada a más de 500 °F hace que la silicona se vuelva quebradiza y eventualmente falle la adhesión, lo que provoca fugas de derivación inmediatas. Cuando la silicona se degrada con el calor, a menudo se vuelve quebradiza y calcárea. Pierde su capacidad de estirarse, lo que significa que el próximo ciclo de expansión térmica probablemente cortará la unión por completo.
Para aplicaciones de temperaturas ultraaltas, se utilizan cementos a base de cerámica. Estos selladores se curan formando una masa dura y rígida capaz de soportar un calor extremo que destruiría la silicona. Proporcionan una excelente resistencia térmica y soporte estructural bajo exposición continua a altas temperaturas. Los selladores cerámicos suelen estar compuestos de compuestos de alúmina o sílice mezclados con un aglutinante líquido. A medida que curan, el aglutinante se evapora, dejando una matriz cerámica sólida.
La principal desventaja es que la cerámica carece de elasticidad. Es muy susceptible a agrietarse si el sistema experimenta ciclos térmicos rápidos o vibraciones mecánicas significativas. Una vez agrietado, el sello se rompe y el aire sin filtrar pasará por alto el medio. Para mitigar esto, los filtros que utilizan selladores cerámicos suelen emplear diseños de marco especializados que minimizan la flexión. El proceso de instalación también debe manejarse con sumo cuidado, ya que dejar caer un filtro sellado de cerámica puede romper el encapsulado interno.
Una alternativa a los selladores líquidos consiste en rellenar las juntas del marco con un medio de fibra de vidrio de alta densidad y alta temperatura . Este método se basa en la compresión mecánica en lugar de la adhesión química para crear un sello. Es ideal para entornos donde la desgasificación química de siliconas o cerámicas está estrictamente prohibida, como procesos específicos de fabricación de semiconductores. Las fibras de vidrio están firmemente encajadas entre el paquete de medios y el marco, creando un denso laberinto que atrapa partículas.
Este enfoque requiere una compresión mecánica precisa para mantener el sello de manera efectiva. También existe un mayor riesgo de que se desprendan partículas si el empaque de fibra de vidrio no está encapsulado adecuadamente o si la compresión se degrada con el tiempo. Tras miles de ciclos térmicos, la estructura metálica puede deformarse ligeramente. Si el marco se deforma y se separa del empaque de fibra de vidrio, se pierde la compresión y se abre una vía de fuga. Por lo tanto, los sellos mecánicos requieren marcos rígidos y resistentes, a menudo fabricados de acero inoxidable de gran espesor, para evitar deformaciones.
Debe diferenciar entre la temperatura de funcionamiento continuo y los picos de temperatura máxima. El sellador debe estar clasificado para el pico máximo absoluto, no solo para la temperatura operativa promedio. Un sellador clasificado para uso continuo a 400 °F fallará si el sistema aumenta regularmente a 600 °F durante los ciclos de limpieza. Además, evalúe cómo la velocidad del aumento de temperatura afecta el choque térmico en el sellador. Las velocidades rápidas de aumento hacen que la estructura de metal se expanda más rápido de lo que el sellador puede absorber el movimiento, lo que genera tensión cortante.
Los administradores de instalaciones deben revisar los perfiles térmicos reales de sus equipos. No confíe únicamente en la temperatura de referencia. Los datos del termopar a menudo revelan que las áreas cercanas a los elementos calefactores experimentan picos de temperatura localizados que exceden con creces la temperatura promedio del horno. El sellador del filtro debe especificarse en función de estos máximos localizados.
El sellador elegido debe fluir y penetrar los pliegues densos y poco profundos de un minifiltro de pliegues de alta temperatura para garantizar que cada pliegue esté sellado de forma segura. Si la viscosidad es demasiado alta, no penetrará adecuadamente. Si es demasiado bajo, puede cegar el medio y aumentar la caída de presión. Evalúe cómo la viscosidad del sellador y la altura del encapsulado afectan el área activa de la cara. El exceso de sellador puede restringir las rutas del flujo de aire. Además, evalúe la fuerza de la unión química entre el sellador elegido y el medio de fibra de vidrio utilizado en el paquete de filtro.
Tipo de sellador | Temperatura máxima continua | Temperatura máxima máxima | Elasticidad | Aplicación primaria |
|---|---|---|---|---|
Silicona RTV | 500°F (260°C) | 550°F (287°C) | Alto | Hornos de despirogenación |
Cemento cerámico | 750°F (400°C) | 800°F (426°C) | Bajo (rígido) | Escape de calor ultra alto |
Embalaje de fibra de vidrio | 1000°F+ (537°C+) | 1000°F+ (537°C+) | Moderado (compresión) | Entornos sin desgasificación |
Los selladores de silicona liberarán siloxanos y humo durante su primer ciclo de alta temperatura. Esta liberación inicial de gases es una parte normal del proceso de curado y estabilización, pero plantea un riesgo de contaminación significativo. Para mitigar esto, implemente un protocolo controlado de "quemado" o "horneado" fuera del entorno crítico de la sala limpia. Esto garantiza que el filtro esté completamente estabilizado antes de introducirlo en el área de proceso principal. El proceso de quemado generalmente implica aumentar la temperatura lentamente durante varias horas, mantenerla a la temperatura máxima de funcionamiento y luego dejar que se enfríe.
Durante la fase de precalentamiento, el sistema de ventilación debe expulsar los compuestos desgasificados de forma segura al exterior. Si se instala un filtro nuevo directamente en un horno de sala limpia sin quemarlo, el humo resultante cubrirá las superficies interiores del horno y potencialmente arruinará el primer lote de producto. Siempre verifique el procedimiento de precintado recomendado por el fabricante para el sellador específico utilizado.
El marco de acero inoxidable o aluminio se expande a un ritmo diferente que el medio de fibra de vidrio y el sellador. Este diferencial puede cortar la unión del sellador, creando fugas de derivación inmediatas. Para mitigar este riesgo, especifique paquetes de medios flotantes o siliconas RTV altamente elásticas que puedan estirarse y comprimirse sin romper el sello hermético durante el ciclo térmico. Los marcos de aluminio se expanden significativamente más que los de acero inoxidable bajo la misma carga de calor. Si se utiliza un marco de aluminio con un sellador cerámico rígido, el fallo está casi garantizado.
Los ingenieros calculan el coeficiente de expansión térmica de los tres materiales: el marco, el sellador y el medio. El objetivo es garantizar que el sellador tenga suficiente elongación para cerrar el espacio creado cuando el marco se expande hacia afuera, separándose del paquete de medios. Las siliconas RTV de alta calidad pueden alargarse hasta un 300 % antes de romperse, lo que proporciona un amplio margen de seguridad para la expansión térmica.
Los selladores de silicona requieren un tiempo de curado adecuado a temperaturas ambiente específicas (50 °F a 100 °F) y niveles de humedad antes de la instalación. La exposición prematura al calor destruye la reticulación del polímero, provocando burbujas y fallas en el adhesivo. Durante el transporte y la instalación de la carcasa, los técnicos deben evitar aplicar palanca mecánica al marco, lo que puede cortar la unión interna del medio al sellador. Asegúrese de que las aberturas de los conductos tengan juntas de alta temperatura adecuadas que coincidan con las capacidades de sellador del filtro para evitar fugas de aire secundarias en la interfaz de la carcasa.
Guarde los filtros en un ambiente con clima controlado antes de su instalación.
Inspeccione visualmente las líneas de sellador para detectar signos de grietas o separación antes de montar el filtro.
Utilice una llave dinamométrica para apretar las abrazaderas de la carcasa de manera uniforme, evitando la distorsión del marco.
Nunca utilice la cara del medio o el borde del sellador como manija al levantar el filtro.
Es necesario realizar una prueba de fuga de aerosol DOP/PAO en caliente o una prueba de referencia en frío para verificar la integridad del sellador antes de que comience la producción. También debe evaluar el sellado entre el marco del filtro HEPA y la rejilla de sujeción. Confirme que las juntas de la carcasa funcionen de manera confiable en los mismos límites térmicos máximos que el sellador interno para garantizar la integridad completa del sistema. La prueba en frío verifica que el filtro no sufrió daños durante el envío o la instalación. Las pruebas en caliente verifican que el sellador y las juntas mantengan su integridad en condiciones de funcionamiento reales.
Las pruebas en caliente requieren generadores de aerosoles especializados y contadores de partículas diseñados para soportar altas temperaturas. El aceite PAO estándar se quemará a altas temperaturas, por lo que es posible que se requieran aerosoles de desafío alternativos según el rango de temperatura específico. Consulte siempre con un profesional certificado en pruebas de salas blancas para determinar la metodología de prueba adecuada para su sistema de alta temperatura.
Audite los perfiles térmicos de sus instalaciones para determinar los picos máximos absolutos de temperatura, no solo la línea base operativa promedio.
Seleccione selladores de silicona RTV para aplicaciones de hasta 500 °F donde se requiere resistencia a las vibraciones y elasticidad.
Especifique cementos cerámicos o empaques de fibra de vidrio para ambientes que excedan los 500 °F, asegurando que el diseño del marco minimice la flexión mecánica.
Implemente un estricto protocolo de precalentamiento para todos los filtros nuevos sellados con silicona antes de su introducción en la sala limpia para gestionar la liberación de gases.
Programe pruebas de integridad posteriores a la instalación utilizando métodos apropiados de aerosol frío o caliente para verificar la unión del sellador antes de que comience la producción.
R: Normalmente 500°F / 260°C para funcionamiento continuo, aunque formulaciones específicas pueden soportar picos breves ligeramente más altos. Más allá de esto, la silicona se degrada.
R: El curado depende de la humedad y la temperatura (normalmente entre 50 °F y 100 °F) y puede tardar de 24 a 72 horas en lograr un curado completo y profundo en un marco de filtro.
R: Sí, pero las pruebas deben tener en cuenta el entorno térmico. Las pruebas en frío son estándar, pero existen protocolos especializados de pruebas en caliente para garantizar que el sellador se mantenga bajo expansión.
R: Esta es una liberación de gases estándar de los selladores y aglutinantes de alta temperatura en el medio de fibra de vidrio. Se requiere un ciclo de precalentamiento controlado antes de su uso en salas blancas.
R: Los mini pliegues utilizan pliegues menos profundos y menos sellador, lo que ofrece una menor caída de presión y un mayor flujo de aire, mientras que los pliegues profundos utilizan separadores de aluminio corrugado y un sellador más profundo para lograr rigidez estructural en condiciones difíciles.
R: Sí. La junta que sella el filtro a la carcasa debe coincidir con la temperatura nominal del sellador interno del filtro, que generalmente utiliza silicona de alta temperatura, sellos de gel líquido o fibra de vidrio tejida.
R: Sí. Si la viscosidad del sellador es demasiado baja o la aplicación no se controla, puede correr por la cara del medio (lo que se conoce como "obstrucción del medio"). Esto reduce el área efectiva de filtración, aumentando artificialmente la resistencia inicial y la caída de presión.
