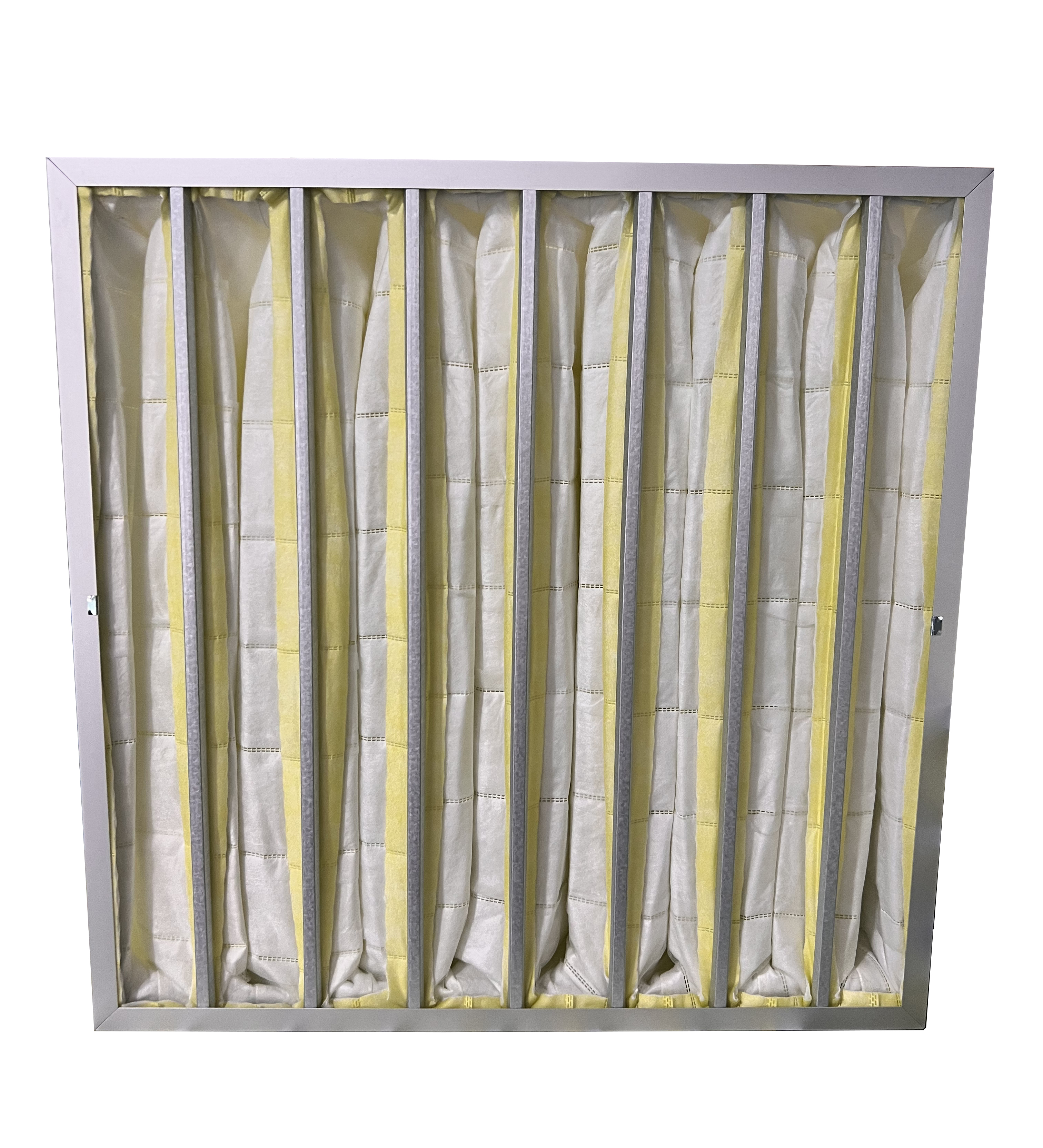

¿Cómo puede un filtro de bolsillo F9 contribuir a una mayor limpieza del aire de suministro?

Mejorar la limpieza del aire suministrado en instalaciones comerciales e industriales a menudo obliga a llegar a un compromiso entre la captura de partículas submicrónicas y la eficiencia energética de HVAC. Los administradores de instalaciones y los ingenieros mecánicos deben cumplir estrictos estándares de calidad del aire interior, específicamente capturar partículas finas como PM1 y PM2.5, sin inducir caídas excesivas de presión estática. La alta resistencia en todo el banco de filtros puede sobrecargar los motores de los ventiladores existentes, restringir el flujo de aire de diseño e inflar los costos operativos de los servicios públicos. Para equilibrar estas demandas es necesario alejarse de los paneles plisados ​​estándar y adoptar soluciones de superficie ampliada.

Un filtro de bolsillo F9 sirve como una solución crítica de prefiltro de alto nivel o de etapa final. Utiliza una superficie ampliada y medios avanzados para equilibrar la detención de partículas de alta eficiencia con un rendimiento aerodinámico sostenible. Al distribuir el volumen de aire a través de canales profundos y diseñados aerodinámicamente, este método de filtración evita los rápidos picos de presión típicamente asociados con medios densos submicrónicos, resolviendo el dilema de la caída de presión para las unidades de tratamiento de aire de alta demanda.

• Alineación estándar: los filtros de bolsillo F9 corresponden a las clasificaciones ISO 16890 ePM1 80-90 %, lo que los hace esenciales para entornos que requieren un control estricto de los contaminantes submicrónicos en el aire.

• Arquitectura de medios: la utilización de un medio filtrante de bolsillo multicapa garantiza una filtración profunda, lo que aumenta significativamente la capacidad de retención de polvo y al mismo tiempo retrasa la aparición de la caída de presión terminal.

• Selección estructural: La elección entre diseños de bolsas rígidas y blandas depende completamente de la variabilidad del flujo de aire del sistema, los requisitos de carga de presión y las limitaciones físicas de la instalación.

Definición de criterios de éxito para la limpieza del aire suministrado

El estándar EN 779 F9 heredado se corresponde con el marco actual ISO 16890 como ePM1 > 80 %. Esta clasificación indica una alta capacidad de captura de partículas de combustión, aerosoles atmosféricos, virus y polvo fino. Cumplir con este estándar es fundamental para mantener ambientes interiores saludables y proteger procesos sensibles. El cambio a ISO 16890 obliga a los ingenieros a observar la masa real de partículas en lugar de una prueba arbitraria de manchas de polvo en el laboratorio. Cuando un filtro alcanza una clasificación ePM1 del 80 % o superior, demuestra la capacidad mecánica de detener partículas que son lo suficientemente pequeñas como para ingresar al torrente sanguíneo humano o causar defectos catastróficos en la microfabricación.

Varios entornos operativos requieren este nivel de filtración. Las instalaciones de ciencias biológicas y atención médica los utilizan en zonas de amortiguamiento farmacéuticas, fabricación de dispositivos médicos y quirófanos de hospitales donde los patógenos transmitidos por el aire representan riesgos graves. Las plantas de fabricación industrial y de alta tecnología los requieren para la fabricación de productos electrónicos de precisión, cabinas de pintura para automóviles, instalaciones de procesamiento de productos químicos y líneas de producción de alimentos y bebidas. En estos espacios, incluso una pequeña entrada de contaminantes PM1 puede arruinar un lote de producción o comprometer un campo estéril. Los bienes raíces comerciales premium dependen de ellos para oficinas de alta ocupación que buscan certificaciones de construcción WELL o LEED, donde la calidad del aire interior afecta directamente la salud y la función cognitiva de los inquilinos.

El principal desafío de ingeniería es el dilema de la caída de presión. Lograr una limpieza de nivel F9 sin privar de aire al sistema HVAC, exceder las limitaciones de presión estática o provocar que el motor del ventilador se queme requiere una cuidadosa selección del filtro y diseño del sistema. Cuando aumenta la densidad del medio filtrante para atrapar partículas más pequeñas, inherentemente aumenta la resistencia al flujo de aire. Si la unidad de tratamiento de aire (AHU) no está equipada con unidades de frecuencia variable (VFD) o con suficiente potencia de motor, el sistema no podrá suministrar los cambios de aire por hora (ACH) requeridos. Esto provoca aire estancado, control deficiente de la temperatura y posible congelación del serpentín.

La ventaja aerodinámica del diseño de bolsillo

La configuración de múltiples bolsillos proporciona un área de filtración exponencialmente más activa en comparación con los paneles planos o los filtros plisados ​​estándar. Esta superficie extendida se correlaciona directamente con una alta capacidad de retención de polvo, lo que permite que el filtro retenga grandes volúmenes de partículas antes de alcanzar la resistencia terminal. Al doblar el medio en bolsillos profundos en forma de V, los fabricantes pueden empaquetar docenas de pies cuadrados de material de filtración en un marco estándar de 24x24 pulgadas. Esta enorme superficie reduce la velocidad frontal del aire a medida que pasa a través del medio. Una velocidad frontal más baja significa una caída de presión inicial más baja y una mayor probabilidad de captura de partículas mediante interceptación y difusión.

Los bolsillos, espaciadores y diseños de canales cónicos diseñados aerodinámicamente evitan que las bolsas adyacentes se toquen. Esto evita que las bolsas se amontonen o enmascaren, lo que garantiza una velocidad del aire uniforme en toda la superficie del medio y maximiza la eficiencia de la filtración. Si se permite que las bolsas colapsen unas contra otras, la superficie efectiva se reduce drásticamente. El aire pasará por alto las secciones ciegas y se abrirá paso a través de los medios abiertos restantes a una velocidad mucho mayor. Esta alta velocidad localizada elimina las partículas capturadas de las fibras e impulsa la caída de presión prematuramente. Los filtros de bolsillo de calidad utilizan costuras internas o espaciadores soldados sónicamente para mantener el perfil aerodinámico de cada bolsillo incluso bajo un flujo de aire intenso.

La comparación de un filtro de bolsillo F9 con un panel plano y filtros plisados ​​estándar revela ventajas significativas. Los diseños de bolsillo ofrecen hasta 4-5 veces la superficie. Esta geometría se traduce en un aumento del 300 % en la retención de polvo en comparación con las alternativas de panel plano. Las curvas de resistencia también muestran una progresión más lenta de la caída de presión a lo largo del tiempo en configuraciones de bolsillo. Un filtro plisado estándar de 2 pulgadas podría cargarse y requerir reemplazo en tres meses, mientras que un filtro de bolsillo profundo en el mismo entorno podría fácilmente durar un año manteniendo una caída de presión promedio más baja.

1. Inspeccione los rieles del filtro de la AHU para asegurarse de que puedan adaptarse a la profundidad del filtro de bolsillo (normalmente de 12 a 36 pulgadas).

2. Verifique que no haya obstrucciones aguas abajo, como serpentines de calefacción o amortiguadores, que puedan interferir con los bolsillos completamente inflados.

3. Instale los filtros con los bolsillos orientados verticalmente para evitar que se hunda y garantizar una distribución adecuada del flujo de aire en todo el medio.

4. Verifique las juntas perimetrales para detectar signos de daño o deformación por compresión, reemplazándolas si es necesario para evitar la derivación de aire.

5. Registre la caída de presión inicial en el banco de filtros usando un manómetro calibrado para establecer una línea de base para el mantenimiento futuro.

Evaluación de tecnologías de medios: filtro de bolsillo no tejido de alta eficiencia frente a alternativas

Un medio filtrante de bolsillo multicapa utiliza una estructura de densidad progresiva. Una capa exterior gruesa captura partículas más grandes, mientras que una capa interior densa fundida atrapa partículas submicrónicas. Esta filtración profunda previene el cegamiento prematuro de la superficie y la obstrucción de la piel. Si un filtro se basa únicamente en la filtración superficial, la cara del medio se cubre rápidamente de polvo, formando una capa impermeable que obstruye el flujo de aire. Los medios de densidad progresiva obligan al aire a recorrer un camino tortuoso a través de fibras cada vez más apretadas. Las partículas grandes se quedan atrapadas en las capas exteriores abiertas, dejando las capas interiores libres para capturar los finos contaminantes PM1. Esto maximiza la utilización de todo el espesor del medio.

Los compuestos sintéticos no tejidos ofrecen distintas ventajas sobre la fibra de vidrio tradicional. Proporcionan una resistencia mecánica superior, resistencia a la humedad y la eliminación total del desprendimiento de fibras, lo cual es crucial para la prefiltración de salas blancas. Los medios de fibra de vidrio, si bien son eficaces para capturar partículas, son frágiles. Durante la instalación, manipulación o bajo un flujo de aire turbulento, las fibras de vidrio pueden romperse y entrar en la corriente de aire. En una instalación farmacéutica o de microelectrónica, una fibra de vidrio derramada es tan dañina como el contaminante que debía atrapar. Los medios sintéticos están unidos por hilado o soplados en fusión a partir de polímeros como polipropileno o poliéster, creando filamentos continuos e irrompibles que soportan un manejo brusco y ambientes de alta humedad sin degradarse.

Los medios sintéticos no tejidos a menudo dependen de cargas electrostáticas para mejorar la eficiencia inicial. Sin embargo, esta carga se degrada con el tiempo. La evaluación de la eficiencia mecánica real según los estándares de prueba ISO 16890.1-4 garantiza un rendimiento constante a largo plazo. La norma ISO exige que los filtros se descarguen utilizando vapor de isopropanol antes de realizar pruebas para determinar su verdadera eficiencia de captura mecánica. Esto evita que los fabricantes inflen artificialmente sus clasificaciones con cargas estáticas temporales. Al seleccionar un filtro de bolsillo no tejido de alta eficiencia , los ingenieros deben observar la eficiencia descargada para garantizar que el filtro funcionará adecuadamente al final de su vida útil, no solo el primer día.

Integridad estructural: filtros de bolsillo blando versus filtros de bolsillo rígidos

Los filtros de bolsa blanda destacan en sistemas con flujo de aire continuo y estable y cargas de presión estándar. Ofrecen volúmenes de envío bajos debido a diseños plegables que ahorran espacio. También proporcionan una huella de almacenamiento reducida, facilidad de manejo y costos de adquisición iniciales altamente competitivos. Para edificios de oficinas comerciales estándar o instalaciones de fabricación livianas donde la AHU funciona a un volumen constante las 24 horas del día, los 7 días de la semana, los bolsillos blandos son muy efectivos. El flujo de aire continuo mantiene los bolsillos inflados y separados, lo que permite que los medios funcionen según lo diseñado. Los equipos de mantenimiento aprecian la naturaleza liviana de estos filtros, lo que hace que los cambios sean más rápidos y menos exigentes físicamente.

Sin embargo, conllevan el riesgo de que se desinflen, se hundan o vibren durante los apagados del sistema o las fluctuaciones del volumen de aire variable (VAV). Este movimiento puede desalojar las partículas capturadas y provocar un nuevo arrastre. Cuando un sistema VAV reduce la velocidad del ventilador para ahorrar energía, es posible que la presión de aire reducida no sea suficiente para mantener las bolsas blandas completamente infladas. Las bolsas pueden hundirse, tocarse entre sí y cegar la superficie. Cuando el ventilador vuelve a subir, la repentina ráfaga de aire abre los bolsillos. Esta violenta acción de aleteo actúa como sacudir una alfombra polvorienta, quitando la suciedad del medio y empujándola hacia el suministro de aire.

Los soportes internos rígidos, los espaciadores aerodinámicos o los cabezales de plástico moldeado mantienen la forma de la bolsa independientemente de la velocidad del aire o de las paradas repentinas del sistema. Esta estabilidad es crucial para un rendimiento constante bajo un flujo de aire variable. Los filtros de bolsillo rígidos utilizan un marco robusto, a menudo hecho de acero galvanizado o plástico de alto impacto, con rejillas de alambre internas o puntales de plástico que mantienen cada bolsillo abierto permanentemente. Incluso cuando la AHU está completamente apagada, el filtro mantiene su perfil aerodinámico. Esto elimina el riesgo de que se abarroten las bolsas y evita que el polvo vuelva a arrastrarse durante el ciclo del ventilador.

Los diseños rígidos son obligatorios para sistemas con velocidades de aire fuertes y variables, altas concentraciones de polvo microfino o ciclos frecuentes de encendido/apagado, como turbinas de gas y procesos industriales pesados. Sirven como filtros finales altamente confiables cuando la filtración de grado HEPA no es estructural o financieramente viable. En la entrada de una turbina de gas, por ejemplo, la velocidad del aire es inmensa y el sistema experimenta enormes impulsos de presión. Un filtro de bolsillo blando se haría trizas en cuestión de horas. Los filtros de bolsillo rígidos resisten estas fuerzas aerodinámicas extremas, protegiendo las palas de la turbina contra la contaminación y la erosión mientras mantienen una caída de presión manejable.

Compensaciones de rendimiento y valor del ciclo de vida

Calcular la penalización energética de la caída de presión es esencial para cualquier administrador de instalaciones que busque optimizar los presupuestos operativos. El motor del ventilador de una UTA consume una enorme cantidad de electricidad y su consumo de energía es directamente proporcional a la resistencia que debe superar. La elección de un filtro de alta eficiencia con una resistencia inicial más baja ahorra kilovatios-hora durante su vida útil operativa. Esta eficiencia energética compensa el mayor coste inicial de los medios premium. Cuando un filtro se carga de suciedad, la caída de presión aumenta, lo que obliga al VFD a aumentar la velocidad del ventilador para mantener el flujo de aire establecido. Este aumento exponencial en el consumo de energía a menudo eclipsa el precio de compra real del filtro.

El reemplazo frecuente de filtros de menor capacidad genera costos de mano de obra, adquisición y eliminación. El ciclo de vida extendido de un filtro de alta capacidad reduce estos gastos significativamente. Cada vez que un técnico de mantenimiento tiene que apagar una UTA, abrir las puertas de acceso, sacar filtros sucios, instalar filtros nuevos y deshacerse de los desechos, la instalación incurre en costos de mano de obra y un posible tiempo de inactividad operativa. Al utilizar filtros de bolsillo profundos con una enorme capacidad de retención de polvo, las instalaciones pueden ampliar sus intervalos de mantenimiento de trimestrales a semestrales o incluso anuales. Esta reducción de las tarifas de mano de obra y eliminación de residuos contribuye en gran medida al valor general del ciclo de vida del sistema de filtración.

Justificar el mayor gasto de capital inicial de los medios multicapa premium requiere documentar los ahorros de energía, las reducciones del tiempo de inactividad y los ahorros de mantenimiento. Los ingenieros de instalaciones deben utilizar sistemas de monitoreo de caída de presión para rastrear la curva de resistencia de sus filtros a lo largo del tiempo. Al comparar el consumo de energía de un filtro plisado estándar con el de un filtro de bolsillo profundo, el retorno de la inversión queda claro. El filtro premium puede costar el doble por adelantado, pero probablemente ahorrará diez veces esa cantidad en electricidad y mano de obra durante un período de doce meses. Este enfoque basado en datos es necesario para asegurar las aprobaciones presupuestarias para actualizaciones de filtración de alto nivel.

Riesgos de implementación y estrategias de mitigación

Actualizar filtros de alta eficiencia sin evaluar la curva del ventilador es un error común. La actualización de F7 a F9 puede provocar falta de flujo de aire, aumento de la formación de hielo en el serpentín y fallas del motor. Verifique los límites de presión estática de diseño y evalúe la capacidad del motor de la unidad de tratamiento de aire existente antes de su implementación. Muchas AHU más antiguas se diseñaron teniendo en cuenta la baja resistencia de los filtros desechables básicos de fibra de vidrio. Si de repente instala un medio ePM1 denso, es posible que el ventilador no tenga la capacidad de presión estática para empujar aire a través de él. La caída resultante en el flujo de aire puede causar que los serpentines de enfriamiento de expansión directa se congelen, lo que provoca una falla catastrófica del compresor. Consulte siempre la curva de rendimiento del ventilador y mida la presión estática externa disponible antes de aumentar la eficiencia del filtro.

Los medios de alta eficiencia son inútiles si el aire sin tratar pasa por alto el marco del filtro. Los contaminantes pueden comprometer los componentes posteriores y los ambientes interiores. Especifique los materiales de junta adecuados, garantice que los marcos del cabezal sean rígidos y verifique los mecanismos de sujeción y los marcos de montaje en la AHU. El aire es un fluido y siempre tomará el camino de menor resistencia. Si hay un espacio de un cuarto de pulgada entre el cabezal del filtro y el marco de sujeción, un volumen enorme de aire sucio pasará por alto el filtro por completo. Este aire de derivación transporta polvo que ensucia los serpentines de enfriamiento, reduciendo la eficiencia de la transferencia de calor y eventualmente se deposita en el espacio ocupado. Utilice juntas de poliuretano sin costuras y clips de resorte de alta resistencia para garantizar un sellado positivo contra la pista del filtro.

La alta humedad, la niebla o el ingreso de humedad pueden degradar ciertos medios filtrantes o promover el crecimiento de bacterias y hongos dentro de la torta de polvo capturada. Se recomienda utilizar medios sintéticos no tejidos resistentes a la humedad en lugar de fibra de vidrio y utilizar etapas de prefiltración adecuadas para proteger el filtro final del agua a granel y la carga orgánica excesiva. En zonas costeras o instalaciones con alta entrada de aire exterior, la humedad es una amenaza constante. Si un filtro se satura, la caída de presión aumentará instantáneamente y el medio puede romperse. Además, un filtro húmedo y sucio es el caldo de cultivo perfecto para el moho. El uso de medios sintéticos evita la absorción de agua, y la instalación de una rejilla climática o un separador de humedad aguas arriba mantiene la lluvia y la niebla fuera del banco de filtros.

• Instale manómetros de presión diferencial en cada banco de filtros para monitorear la resistencia en tiempo real.

• Implemente una etapa de prefiltración (p. ej., G4 o M5) para capturar partículas grandes y extender la vida útil del medio F9.

• Asegúrese de que todas las puertas de acceso de la AHU tengan sellos herméticos para evitar que las fugas de presión negativa atraigan aire sucio hacia la cámara de aire mezclado.

• Programe los reemplazos de filtros en función de las lecturas de caída de presión del terminal en lugar de fechas calendario arbitrarias para maximizar la utilización del medio.

Un filtro de bolsillo F9 es la opción óptima para instalaciones que requieren una limpieza del aire de nivel ePM1 sin la severa caída de presión asociada con los filtros compactos de banco en V o HEPA. Priorice los medios sintéticos multicapa para mayor durabilidad, seleccione bolsillos rígidos para sistemas VAV y aplicaciones de alta velocidad, y concéntrese en los costos de energía del ciclo de vida sobre el precio de compra inicial. El diseño aerodinámico de los bolsillos garantiza que la alta capacidad de retención de polvo no se produzca a expensas de la eficiencia del motor del ventilador.

1. Audite la capacidad actual del ventilador de su AHU y mida la presión estática externa disponible para garantizar la compatibilidad con medios de mayor resistencia.

2. Revise sus requisitos ISO 16890 objetivo en función de los contaminantes específicos presentes en el entorno de sus instalaciones.

3. Consulte con un ingeniero de filtración para especificar la profundidad correcta de las bolsas, el número de bolsas y la configuración del medio para su volumen de flujo de aire específico.

4. Inspeccione y actualice los marcos de sujeción del filtro y las juntas para eliminar posibles rutas de derivación de aire.

Preguntas frecuentes

P: ¿Cuál es el equivalente ISO 16890 de un filtro de bolsillo F9?

R: El estándar EN 779 F9 heredado pasa al marco ISO 16890 como ePM1 80-90%. Esto significa que el filtro es mecánicamente capaz de capturar del 80% al 90% de las partículas de 1 micrón o menos de diámetro.

P: ¿Puedo actualizar de un filtro de bolsillo F7 a un F9 sin cambiar mi ventilador HVAC?

R: Primero debe verificar la curva del ventilador, la capacidad del motor y la presión estática del sistema. La mayor caída de presión inicial y terminal del medio F9 puede reducir el flujo de aire y dañar el motor si el sistema no puede soportar la resistencia adicional.

P: ¿Cuál es la diferencia entre un filtro de bolsa y un filtro de bolsillo?

R: Los términos generalmente se usan indistintamente en la industria HVAC. "Bolsillo" a menudo se refiere a los compartimentos aerodinámicos específicos diseñados para evitar el hacinamiento, mientras que "bolsa" es el término histórico más amplio para los filtros de superficie extendida.

P: ¿Por qué elegir un medio filtrante de bolsillo multicapa en lugar de un diseño de una sola capa?

R: Los medios multicapa proporcionan filtración profunda. La capa exterior gruesa atrapa el polvo grande, mientras que la capa interior densa atrapa las partículas finas. Esto aumenta la capacidad de retención de polvo, reduce la caída de presión con el tiempo y evita el cegamiento prematuro de la superficie.

P: ¿Con qué frecuencia se debe reemplazar un filtro de bolsillo F9?

R: El reemplazo suele realizarse cada 6 a 12 meses. Sin embargo, el plazo exacto depende en gran medida del entorno operativo, la calidad de la prefiltración y las lecturas de caída de presión terminal de un manómetro.

P: ¿Los filtros de bolsillo no tejidos de alta eficiencia son resistentes a la humedad?

R: Sí, los materiales sintéticos no tejidos son inherentemente hidrófobos. No absorben la humedad, no se hinchan ni se degradan en ambientes de alta humedad, a diferencia de algunas opciones tradicionales de fibra de vidrio que pueden fallar cuando están mojadas.

P: ¿Puede un filtro de bolsillo F9 reemplazar un filtro HEPA en aplicaciones industriales?

R: No. Si bien los filtros F9 capturan un alto porcentaje de partículas finas, no pueden reemplazar a los verdaderos filtros HEPA (H13/H14) para salas blancas que requieren una captura de más del 99,97 % de partículas de 0,3 micrones. Actúan como el filtro final ideal o prefiltro HEPA.
