¿Cómo captura el medio filtrante Paint Stop los diferentes tamaños de gotas de exceso de pulverización?

La filtración de escape no coincidente genera ineficiencia en la cabina de pintura, lo que provoca obstrucción prematura del filtro, degradación del ventilador de escape e infracciones del cumplimiento ambiental. Las diferentes tecnologías de atomización, incluidos los sistemas HVLP, sin aire y electrostáticos, generan tamaños de micrones de gotas de sobrepulverización muy diferentes. Los tipos de recubrimiento también dictan el comportamiento en la corriente de aire, con pinturas a base de agua, con alto contenido de sólidos y a base de solventes que requieren un manejo distinto. Depender de una estrategia de filtración genérica da como resultado una captura inadecuada que daña el equipo o un flujo de aire restringido que arruina la calidad del acabado.

Seleccionar el medio filtrante corrector para detener la pintura requiere una comprensión técnica de cómo las estructuras filtrantes específicas interactúan mecánicamente con los diferentes tamaños de gotas. La fibra de vidrio de densidad progresiva soporta cargas pesadas, mientras que los filtros de bolsa de superficie extendida manejan nieblas finas. Esta guía proporciona un marco basado en evidencia para evaluar y combinar medios filtrantes con sus aplicaciones de recubrimiento específicas para mantener un rendimiento óptimo de la cabina.

• El tamaño de las gotas dicta la estructura del medio: las gotas de exceso de pulverización varían desde aerosoles submicrónicos hasta partículas pesadas y húmedas (>50 micrones); Ningún medio filtrante captura todos los tamaños de manera eficiente sin una implementación de múltiples etapas.

• Carga profunda frente a carga superficial: el medio filtrante eficaz para detener la pintura utiliza una densidad progresiva para capturar gotas más grandes en la parte delantera y niebla más fina en la parte trasera, lo que evita la carga frontal prematura y mantiene la presión estática.

• Compensaciones de materiales: Un filtro supresor de pintura de fibra de vidrio estándar sobresale por su alta capacidad de retención de pintura para exceso de rociado húmedo y pesado, mientras que un filtro de bolsa de captura de neblina de pintura proporciona la superficie extendida necesaria para neblinas atomizadas finas y operaciones continuas de gran volumen.

• Cumplimiento y riesgos operativos: la selección del filtro debe equilibrar los requisitos de eficiencia de captura de NESHAP/EPA con los riesgos operativos, teniendo en cuenta la caída de presión estática, el consumo de energía y la mano de obra de mantenimiento.

La física del exceso de pulverización: comprensión del tamaño de las microgotas

Los métodos de aplicación dictan el tamaño de gota objetivo. Los pulverizadores sin aire empujan el fluido a alta presión a través de un pequeño orificio, creando gotas pesadas y variadas que llevan un impulso significativo. Estas gotas suelen superar las 50 micras y golpean el banco de escape con una fuerza considerable. Los sistemas HVLP utilizan alto volumen y baja presión para atomizar la pintura, produciendo una niebla fina y uniforme que generalmente oscila entre 10 y 30 micrones. Los sistemas electrostáticos cargan las partículas de pintura, creando gotas increíblemente finas y altamente atraídas que pueden caer por debajo de las 10 micras. Sus medios de escape deben coincidir con la realidad física de estos diferentes perfiles de atomización.

La viscosidad del recubrimiento y el contenido de sólidos alteran el comportamiento de las gotas al impactar. Los recubrimientos a base de agua de secado rápido a menudo llegan a la cámara de escape como partículas semisecas. Los recubrimientos solventes pegajosos y con alto contenido de sólidos permanecen húmedos y muy viscosos. Las gotas húmedas se esparcen por las fibras del filtro y se curan en el lugar, utilizando toda la profundidad del medio. Las partículas secas rebotan o se desprenden si el medio carece de suficiente adhesivo. Debe evaluar el estado físico de su recubrimiento en el momento exacto en que golpea la cara del filtro para evitar la migración de partículas.

Las gotas se encogen rápidamente durante el tránsito. Los disolventes y el agua se evaporan entre la pistola pulverizadora y la cámara de escape. El filtro debe capturar partículas más pequeñas y secas que las que inicialmente salieron de la boquilla. Una gota de 50 micrones en la punta de la pistola podría convertirse en una partícula de 20 micrones cuando llegue al banco de escape. Este factor de evaporación exige medios capaces de capturar partículas finas y de rango medio, en lugar de depender únicamente de una barrera primaria gruesa.

Los medios de escape para detener la pintura deben funcionar en conjunto con los filtros de entrada del techo. Las velocidades adecuadas del flujo de aire laminar evitan la recirculación del exceso de pulverización. Si los filtros de escape se ciegan demasiado rápido, la presión estática aumenta. El flujo de aire de la cabina cae por debajo del umbral requerido de pies por minuto. Esto hace que las partículas de pintura pasen por alto el escape por completo. Se depositan en el producto recién pintado o migran al entorno del taller, provocando graves problemas de control de calidad y posibles riesgos para la salud de los operadores.

Para ilustrar mejor la variación en el tamaño de las gotas, considere el siguiente desglose de los métodos de atomización comunes y sus perfiles de partículas resultantes. Comprender estos rangos ayuda a seleccionar las etapas de filtración primaria y secundaria adecuadas.

Los 4 mecanismos de captura de los medios filtrantes para detener la pintura

Las gotas de pintura grandes y de gran masa no pueden navegar por el complejo recorrido del flujo de aire alrededor de las fibras del filtro. Viajan en línea recta debido a la inercia. Estas partículas, normalmente de más de 10 micrones, chocan directamente con la estructura del medio. Este mecanismo se llama impactación. Requiere medios de tejido abierto en el punto de entrada para atrapar gotas pesadas sin bloquear instantáneamente el paso del aire. Si la capa frontal es demasiado densa, la impactación provoca un cegamiento inmediato de la superficie.

Las partículas de tamaño mediano siguen más de cerca la corriente de aire. Alrededor de las fibras iniciales navegan gotas de entre 1 y 10 micras. Sin embargo, rozan las fibras del filtro a medida que pasan a través de tejidos más apretados y más profundos en el medio. Este contacto rasante hace que se adhieran. A esto lo llamamos interceptación. Los medios de densidad progresiva dependen en gran medida de la intercepción en sus capas intermedias, capturando la mayor parte de la niebla atomizada que pasa por alto la zona de impacto inicial.

Los aerosoles de pintura submicrónicos exhiben movimiento browniano. Las partículas de menos de 1 micrón no siguen limpiamente la corriente de aire. Rebotan erráticamente en las moléculas de aire. Este movimiento caótico aumenta las posibilidades de chocar con las fibras filtrantes. Este mecanismo es la difusión. Se requieren medios densos y de alta eficiencia o áreas de superficie extendidas para atrapar la niebla microscópica con éxito. La fibra de vidrio gruesa estándar no puede capturar estas partículas de forma eficaz.

La tensión ocurre cuando las partículas son más grandes que los espacios entre las fibras. Si bien técnicamente es un método de captura, representa un modo de falla crítico en la filtración de pintura de una sola etapa. La tensión provoca una carga superficial rápida. La cara frontal del filtro se oculta por completo. El flujo de aire se detiene, la presión estática aumenta y el filtro debe reemplazarse inmediatamente. Los medios eficaces evitan la tensión mediante la carga profunda diseñada, lo que permite que las partículas penetren y se distribuyan por toda la matriz del filtro.

Al auditar un sistema de escape defectuoso, a menudo se puede identificar el mecanismo de captura dominante inspeccionando el filtro cargado. Un filtro pesado y mojado solo en el cuarto de pulgada frontal falló debido al esfuerzo. Un filtro que es uniformemente pesado en toda su profundidad ha utilizado con éxito la impactación y la interceptación. Un filtro secundario que muestra una acumulación de polvo fino y seco está utilizando con éxito la difusión para atrapar los aerosoles restantes.

Evaluación de tecnologías de filtrado central para la captura de gotas

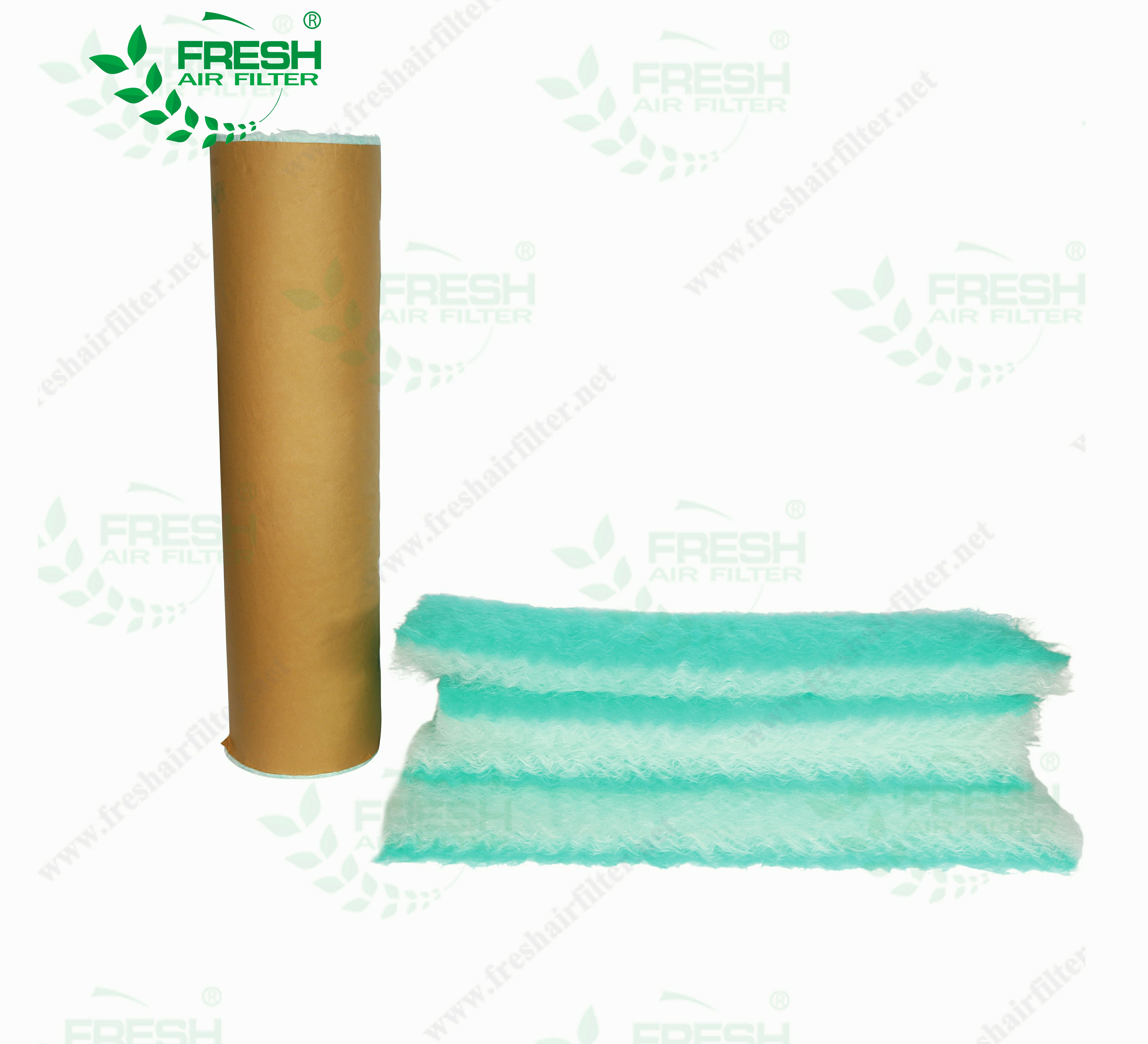

Un estándar filtro supresor de pintura de fibra de vidrio utiliza una estructura de densidad progresiva de vidrio hilado. El lado de entrada de aire presenta un tejido abierto, mientras que el lado de salida de aire usa un tejido más apretado. Este diseño destaca en el exceso de rociado húmedo, pesado y de gran volumen a base de solvente. Ofrece excelentes capacidades de carga en profundidad, empujando la pintura profundamente hacia la almohadilla. Sin embargo, proporciona una menor eficiencia para nieblas secas y ultrafinas. Las fibras de vidrio también pueden comprimirse bajo una alta presión estática si se sobrecargan gravemente, lo que provoca un desvío de partículas.

Las variaciones especializadas de fibra de vidrio abordan desafíos de recubrimiento específicos. Los medios Hydro Paint Stop utilizan fibras de vidrio especialmente formuladas y aglutinantes resistentes al agua. Resiste el colapso cuando se expone a recubrimientos a base de agua de secado lento y muy húmedos. El medio de parada de pintura en polvo seco utiliza un agente adherente añadido o un tejido progresivo más apretado. Retiene el exceso de pintura en polvo seca y horneada o las partículas de polvo seco que, de otro modo, atravesarían las estructuras de vidrio estándar.

Un filtro de bolsa para capturar niebla de pintura emplea materiales sintéticos no tejidos formados en bolsas profundas. Esto aumenta exponencialmente la superficie activa. Es mejor para aplicaciones de recubrimiento en polvo y nieblas atomizadas finas. También sirve perfectamente como filtro secundario o terciario en un sistema de varias etapas. La principal limitación es el requisito de espacio físico; necesita una profundidad adecuada para que los bolsillos se inflen completamente durante la operación sin obstruir el flujo de aire.

Los híbridos de deflectores de poliéster y papel ofrecen métodos de captura alternativos. Los filtros deflectores utilizan la inercia para expulsar las partículas pesadas de la corriente de aire. Obligan al aire a cambiar bruscamente de dirección, provocando que partículas pesadas choquen contra las paredes de papel. A menudo están respaldados por una almohadilla de poliéster para partículas más finas. Este enfoque híbrido funciona mejor para recubrimientos increíblemente pegajosos y de secado lento que cegarían rápidamente los medios sintéticos estándar.

Marco de decisión: hacer coincidir los medios filtrantes con las variables de producción

Primero, establezca sus criterios básicos de éxito. Los medios deben cumplir con los estándares locales de captura ambiental. Muchos municipios requieren una eficiencia de captura del 98% o más para cumplir con las regulaciones NESHAP. Al mismo tiempo, el filtro debe mantener una baja caída de presión estática inicial. Esto garantiza que las velocidades de corriente descendente o cruzada de su cabina permanezcan dentro de las especificaciones. La alta eficiencia no significa nada si la cabina no puede respirar adecuadamente y eliminar el exceso de pintura de la zona de respiración del pintor.

Analice las compensaciones operativas entre almohadillas y mantas. Las almohadillas ofrecen cambios rápidos y modulares. Los operadores pueden reemplazar secciones muy cargadas, generalmente en el centro del banco de escape, sin cambiar todo el conjunto. Sin embargo, las almohadillas corren el riesgo de que se produzcan fugas en las uniones del marco de sujeción si no tienen el tamaño perfecto. Las mantas y los rollos continuos capturan más exceso de rociado en general y eliminan por completo las fugas en las uniones. Sin embargo, son físicamente más pesados ​​para cambiarlos y requieren más trabajo físico y tiempo de inactividad de la cabina para reemplazarlos cuando están completamente cargados.

La filtración de una sola etapa rara vez funciona con recubrimientos complejos. En su lugar, implemente una arquitectura de filtración de múltiples etapas. Utilice un rollo de fibra de vidrio para la impactación primaria de gotas pesadas. Siga esto con un panel de alta eficiencia o un filtro de bolsa para la difusión e interceptación de aerosoles finos. Esto protege el extractor de aire, garantiza el cumplimiento y extiende la vida útil de los filtros secundarios más costosos. Las configuraciones de múltiples etapas no son negociables para operaciones de acabado industrial aeroespacial, automotriz y de alta gama.

Considere el diseño físico de su cámara de escape. Los barridos de piso en cabinas de tiro descendente enfrentan diferentes características de carga que los plenos de escape de la pared trasera en cabinas de tiro cruzado. Los filtros de piso a menudo atrapan partículas más pesadas y húmedas que caen rápidamente de la corriente de aire debido a la gravedad. Los filtros de pared atrapan la niebla más fina y seca que permanece suspendida por más tiempo. Es posible que necesite especificar diferentes densidades de medios para el piso y la pared para optimizar todo el sistema.

Gastos y riesgos operativos

La selección de un filtro con una carga de profundidad insuficiente conduce a un rápido cegamiento de la cara. Esta carga prematura obliga a los extractores a trabajar demasiado. El consumo de energía aumenta drásticamente a medida que el motor lucha contra la restricción. La producción se detiene mientras los operadores realizan cambios de filtro de emergencia. El coste del tiempo de producción perdido supera con creces el ahorro inicial que supone la compra de soportes incorrectos y más baratos. Una cabina que se baja a mitad de turno arruina el acabado de las piezas actuales, generando costosas repeticiones.

Debes auditar físicamente tus medios de parada de pintura. Consulta las especificaciones de peso, densidad y espesor. Un soporte de 2 pulgadas de profundidad funciona de manera muy diferente a uno de 4 pulgadas de profundidad. El peso de la fibra, medido en gramos por metro cuadrado, impacta directamente en la capacidad de retención. Los medios progresivos más pesados ​​y densos retienen más pintura antes de alcanzar la presión estática terminal. Esto se traduce directamente en una vida útil más larga y menos interrupciones para el equipo de pintura.

Calcule con precisión los costos reales de sus filtros mirando más allá del precio de compra. Agregue el precio del filtro, el costo de mano de obra para cambiarlo y el costo de eliminación peligrosa. Divida ese total por las horas de funcionamiento que sobrevivió el filtro. Un filtro más caro que dura tres veces más a menudo genera gastos operativos significativamente menores durante un año fiscal. Tenga en cuenta el desgaste reducido de las correas y motores de los extractores cuando el sistema funciona a una presión estática promedio más baja.

El cumplimiento normativo requiere datos de prueba verificables. Los inspectores exigirán pruebas de la eficacia de la captura. Confíe en la documentación de prueba de ASHRAE 52.2 o NESHAP Método 319. Mantenga estas hojas de especificaciones a mano. El uso de medios no verificados corre el riesgo de recibir multas severas y cierres operativos obligatorios. La documentación adecuada mitiga este riesgo por completo y demuestra a las agencias ambientales que su instalación está evitando activamente que los compuestos orgánicos volátiles y las partículas se escapen a la atmósfera.

Conclusión

La captura eficaz del exceso de pulverización requiere hacer coincidir la densidad estructural del medio y los mecanismos de captura con su operación específica. Debe tener en cuenta el tamaño exacto de micras y el estado físico de las gotas de recubrimiento. Un enfoque científico de la filtración garantiza mejores acabados, un flujo de aire constante y menores gastos de mantenimiento.

1. Identifique su método de atomización principal y el tipo de recubrimiento para estimar el tamaño de la gota con precisión.

2. Seleccione un filtro primario con densidad progresiva para impactos fuertes y alta capacidad de retención.

3. Determine si se requiere una etapa secundaria para lograr el cumplimiento de la niebla fina y proteger las chimeneas de escape.

4. Audite la caída de presión estática actual de su cabina de pintura a través de la cámara de escape para establecer una línea de base.

5. Solicite medios de muestra a su proveedor y ejecute una prueba piloto controlada para medir el rendimiento en el mundo real.

Preguntas frecuentes

P: ¿Cuál es la diferencia entre la carga profunda y la carga superficial en los medios filtrantes para detener la pintura?

R: La carga profunda permite que las partículas de pintura penetren profundamente en la matriz del filtro. Capta diferentes tamaños en todo el material para prolongar la vida útil. La carga superficial atrapa partículas sólo en la cara frontal. Esto restringe rápidamente el flujo de aire y provoca una falla prematura del filtro.

P: ¿Cuándo debo usar un filtro supresor de pintura de fibra de vidrio en lugar de poliéster?

R: Se prefiere la fibra de vidrio para rociados excesivos húmedos y pesados. Proporciona una carga de profundidad superior y una alta capacidad de retención de pintura. El poliéster se utiliza para partículas más finas y secas o capas transparentes. Se elige cuando el desprendimiento de fibra de vidrio puede contaminar el acabado.

P: ¿Cómo mejora un filtro de bolsa de captura de niebla de pintura la eficiencia de la cabina de pintura?

R: Los filtros de bolsa utilizan bolsas profundas para proporcionar una superficie significativamente mayor que las almohadillas planas. Esto reduce la resistencia al flujo de aire. Prolonga el tiempo entre cambios de filtro, especialmente cuando se capturan finas nieblas atomizadas.

P: ¿Cuál es la diferencia entre los filtros estándar "Paint Stop Green" y "Paint Stop Hydro"?

R: El medio verde estándar está diseñado para pinturas a base de solventes. Puede hundirse o comprimirse cuando se carga con partículas pesadas de agua. Hydro media está diseñado con aglutinantes resistentes al agua. Mantiene su forma y capacidad de filtración cuando se expone a recubrimientos a base de agua.

P: ¿Cómo sé si mi medio filtrante para detener la pintura captura gotas submicrónicas?

R: La captura submicrónica depende en gran medida de la difusión. Requiere filtración secundaria o terciaria de alta eficiencia. Debes verificar la hoja de especificaciones técnicas del filtro. Busque su clasificación MERV o eficiencia fraccionaria específica en el rango de 0,3 a 1,0 micrones.

P: ¿Por qué el filtro de escape de mi cabina de pintura se obstruye tan rápidamente?

R: El cegamiento rápido ocurre cuando el medio filtrante es demasiado denso para el tamaño de la gota. Esto provoca una carga superficial inmediata. También ocurre si el recubrimiento se seca demasiado rápido antes de golpear el filtro, o si la cabina carece de un prefiltro primario para impactos fuertes.
