El conflicto de ingeniería fundamental en la filtración comercial de HVAC es equilibrar la necesidad de una captura de partículas de alta eficiencia con la penalización energética del aumento de la resistencia del aire. Los administradores e ingenieros de las instalaciones evalúan constantemente cómo eliminar los contaminantes microscópicos de la corriente de aire sin obligar a los ventiladores de suministro a trabajar más. Los filtros tradicionales planos o plisados poco profundos ofrecen una superficie limitada dentro de las dimensiones estándar del controlador de aire. Esta limitación fuerza al aire a través de una pequeña sección transversal del medio a alta velocidad, lo que genera una rápida carga de polvo, obstrucciones prematuras, ciclos de mantenimiento frecuentes y un elevado consumo de energía del ventilador.
Para resolver este cuello de botella sin alterar la huella física de la unidad de tratamiento de aire, los ingenieros utilizan una extensión tridimensional. Ampliar la profundidad del medio cambia fundamentalmente la forma en que el aire interactúa con la superficie de filtración. Esta guía examina los principios geométricos y aerodinámicos detrás del diseño de superficie extendida, detallando cómo su estructura aumenta exponencialmente el área de filtración efectiva y evaluando las compensaciones operativas de la implementación.

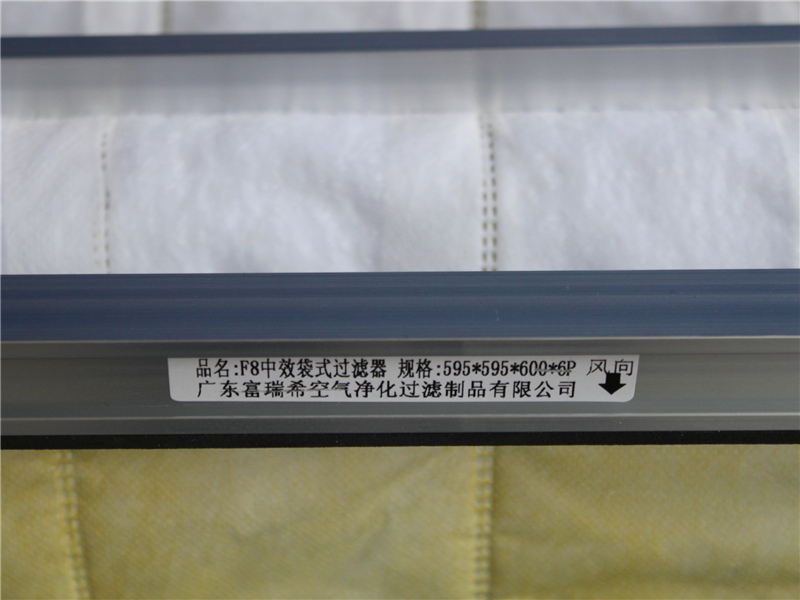

Expansión geométrica: Los filtros de bolsillo utilizan dimensiones de profundidad en lugar de dimensiones faciales, expandiendo el área de superficie de filtración efectiva hasta 10 a 15 veces en comparación con un filtro de panel plano en el mismo marco de 24'x24'.
Reducción de la velocidad: al distribuir el flujo de aire a través de una superficie mucho más grande, la velocidad del medio disminuye, lo que mejora la eficiencia de captura de partículas y reduce significativamente la caída de presión inicial y sostenida.
Avances en el material: Los diseños modernos de filtros de bolsillo no tejidos y los medios filtrantes de bolsillo sintéticos brindan integridad estructural que evita el colapso de las bolsas, lo que garantiza que la superficie ampliada permanezca completamente utilizada incluso con un flujo de aire variable.
Los marcos estándar de las unidades de tratamiento de aire restringen severamente el área frontal disponible para la filtración. Mejorar la eficiencia en una superficie plana restringe el flujo de aire a niveles inaceptables para la mayoría de los sistemas comerciales. Cuando intentas empujar el mismo volumen de aire a través de un filtro plano más denso, la resistencia aumenta. Esta caída de presión obliga a los ventiladores a consumir más energía para mantener una ventilación adecuada del edificio. Extender el medio filtrante hacia atrás en la corriente de aire rompe la limitación del marco bidimensional. Las profundidades estándar varían de 12 a 36 pulgadas. Esta geometría tridimensional permite plegar y asegurar una gran cantidad de medios dentro de un cabezal estándar.
La diferencia matemática en la superficie es sustancial. Un filtro plano estándar de 24"x24" proporciona exactamente 4 pies cuadrados de medio. Un filtro de múltiples bolsillos de exactamente la misma dimensión frontal a menudo produce de 40 a 90 pies cuadrados de medio, dependiendo del número de bolsillos, la profundidad y la expansión volumétrica del perímetro. La función aerodinámica de estas cámaras extendidas es fundamental para su rendimiento. A medida que el aire ingresa a la unidad, los bolsillos se inflan, creando un perfil de "V-Bank". Esta inflación canaliza el aire de manera uniforme a lo largo de toda la profundidad del medio, evitando el cegamiento localizado en el punto de entrada. Un inflado adecuado garantiza que toda la superficie expandida participe activamente en el proceso de filtración.
La expansión del área de superficie disminuye directamente la velocidad de la cara local. Reducir la velocidad del aire dentro de las bolsas aumenta el tiempo de permanencia de las partículas dentro de las fibras del medio. Este tiempo de permanencia prolongado mejora los mecanismos de captura de difusión e interceptación, que dependen en gran medida de velocidades más bajas para atrapar partículas finas PM2,5 y submicrónicas de manera efectiva. Cuando el aire se mueve demasiado rápido a través de un medio de alta eficiencia, las partículas más pequeñas pueden literalmente rebotar en las fibras o navegar por los espacios intersticiales sin ser capturadas. Al reducir la velocidad frontal de 500 pies por minuto a una fracción de la velocidad dentro de la estructura del bolsillo, la eficiencia de captura mecánica aumenta dramáticamente.
Tipo de filtro (marco 24x24) | Profundidad del medio | Área de superficie efectiva | Impacto típico de la velocidad de la cara |
|---|---|---|---|
Panel plano estándar | 1 - 2 pulgadas | 4 pies cuadrados. | Alta velocidad localizada |
Panel plisado | 2 - 4 pulgadas | 12 - 18 pies cuadrados | Velocidad localizada moderada |
Filtro de bolsillo extendido | 12 - 36 pulgadas | 40 - 90 pies cuadrados. | Baja velocidad localizada |
El rendimiento de la superficie ampliada depende enteramente de la capacidad del medio para mantener su estructura y capturar la eficiencia. Si el material colapsa o se rompe bajo la presión del flujo de aire, las ventajas geométricas desaparecen. Los ingenieros deben evaluar la composición del medio para garantizar que pueda soportar las demandas ambientales específicas del sistema HVAC. El análisis de la construcción en capas de un filtro de bolsillo no tejido revela una densidad de gradiente altamente diseñada. Estos filtros suelen utilizar una capa de prefiltro gruesa, una capa de captura densa fundida y un respaldo hilado robusto.
Esta densidad de gradiente captura partículas más grandes en la superficie mientras atrapa partículas finas más profundamente en el medio. Distribuir la carga de polvo a lo largo de la profundidad del material maximiza la utilidad del área expandida y evita el cegamiento prematuro de la superficie. Los filtros tradicionales de una sola etapa a menudo dejan pasar partículas submicrónicas a través de la matriz de fibra inicial. Por el contrario, de múltiples capas los medios filtrantes de bolsillo sintéticos capturan tamaños progresivos en diferentes profundidades. La eficiencia fraccional sigue siendo alta porque los diferentes diámetros de fibra apuntan a distribuciones de tamaño de partículas específicas, desde grandes granos de polen hasta aerosoles de combustión microscópicos.
Capa prefiltrante: Captura residuos grandes, pelusas y polvo pesado, protegiendo las capas internas del cegamiento rápido.
Capa de captura de fusión por soplado: la zona de filtración central donde las partículas finas submicrónicas quedan atrapadas mediante interceptación y difusión.
Respaldo Spunbond: Proporciona la resistencia a la tracción necesaria para evitar que el medio se rompa bajo alta presión estática.
La durabilidad separa los materiales sintéticos modernos de las opciones tradicionales de fibra de vidrio. Los medios sintéticos demuestran una resistencia excepcional a la humedad, previniendo la degradación y el crecimiento microbiano que puede afectar la fibra de vidrio húmeda. Además, los materiales sintéticos poseen una alta resistencia mecánica. No arrojan microfibras a la corriente de aire limpio y pueden soportar fácilmente un manejo brusco durante las rutinas de instalación o mantenimiento. Se necesitan mejoras estructurales para mantener funcional la superficie ampliada. Las costuras sónicas internas, los espaciadores aerodinámicos y los marcos rígidos del cabezal mantienen la separación de los bolsillos. Si las bolsas adyacentes se tocan, se bloquea el flujo de aire y se neutraliza la superficie efectiva. Los espaciadores garantizan un flujo de aire continuo y sin obstrucciones entre cada bolsillo, lo que permite que el filtro funcione a su capacidad diseñada.
El aumento físico de la superficie cuadrada afecta directamente las métricas básicas de rendimiento de HVAC. Comprender cómo la expansión geométrica se traduce en resultados operativos ayuda a los equipos de las instalaciones a optimizar sus programas de mantenimiento y su consumo de energía. Una superficie mayor contiene inherentemente una mayor masa de partículas antes de alcanzar la caída de presión terminal. Esta métrica, conocida como capacidad de retención de polvo, dicta la vida útil del filtro. Al distribuir la suciedad en 80 pies cuadrados en lugar de 4 pies cuadrados, el filtro tarda mucho más en obstruirse. Esto extiende los intervalos de cambio de unos pocos meses a potencialmente más de un año, lo que reduce drásticamente las horas de mano de obra y los volúmenes de eliminación.
Existe una relación inversa entre el área de la superficie del filtro y la velocidad del medio. Una velocidad más baja a través del medio da como resultado una menor resistencia aerodinámica. Cuando la resistencia permanece baja, los ventiladores del variador de frecuencia no tienen que acelerar agresivamente para impulsar el aire a través del sistema. Los ahorros de energía logrados al operar ventiladores a velocidades más bajas a menudo justifican la actualización a la filtración de superficie extendida. Una superficie más grande también evita la rápida acumulación de torta. Cuando el polvo forma una torta espesa en un filtro pequeño, crea zonas localizadas de alta velocidad que pueden forzar partículas más pequeñas a través del medio. Al distribuir la carga de partículas en un área extensa, el filtro mantiene un índice de eficiencia más constante durante toda su vida operativa, lo que garantiza una calidad constante del aire interior.
Métrica de rendimiento | Filtro plano estándar | Filtro de bolsillo extendido |
|---|---|---|
Capacidad de retención de polvo | Bajo (Requiere cambios frecuentes) | Alto (vida útil extendida) |
Caída de presión inicial | Moderado a alto | Bajo |
Demanda de energía del ventilador | Aumenta rápidamente a medida que se carga el filtro. | Permanece estable durante un período más largo |
Frecuencia de mantenimiento | Cada 1-3 meses | Cada 6-12 meses |
La evaluación de las compensaciones entre diferentes soluciones de superficie extendida requiere una comprensión clara de las limitaciones del sistema y la dinámica del flujo de aire. No todos los filtros de alta capacidad funcionan de manera idéntica en diferentes configuraciones de HVAC. La terminología de la industria a menudo causa confusión. Si bien se usan con frecuencia indistintamente en aplicaciones HVAC, existe una distinción técnica entre los filtros de bolsa o de bolsillo HVAC y las bolsas recolectoras de polvo industriales. Las versiones HVAC están diseñadas para entornos de alto volumen y baja presión para capturar partículas ambientales. Las bolsas industriales recolectoras de polvo o líquidos manejan cargas extremas de partículas y sistemas de transporte neumático de alta presión.
Al comparar los diseños de bolsillo con los filtros rígidos V-Bank, surgen varios factores. Los filtros de medios flexibles son mucho más livianos y fáciles de almacenar o transportar que los voluminosos bancos en V de plástico rígido o metal. Los filtros flexibles de superficie extendida generalmente ofrecen un precio de compra inicial más bajo que los filtros de celda rígida, lo que los hace atractivos para actualizaciones de instalaciones a gran escala. Los filtros rígidos funcionan mejor en sistemas de volumen de aire estrictamente variables o altamente turbulentos donde los medios flexibles pueden vibrar o colapsar bajo presiones cambiantes.
La comparación de estos diseños con los filtros de caja de pliegues profundos resalta las diferencias en la resistencia aerodinámica. Los bolsillos inflados a menudo proporcionan transiciones de flujo de aire más suaves que los pliegues profundos y densos. Sin embargo, es posible que se requieran pliegues profundos en salas de máquinas donde la profundidad física detrás de la pista del filtro está severamente limitada, lo que impide el uso de un bolsillo extendido de 36 pulgadas. Los administradores de las instalaciones deben medir el espacio exacto entre el banco de filtros y los serpentines de enfriamiento posteriores para garantizar que las bolsas no rocen las aletas metálicas durante la operación.
Las limitaciones prácticas dictan si una instalación puede modernizar o especificar con éxito una filtración de superficie extendida. Los administradores de instalaciones deben evaluar su infraestructura existente para evitar fallas de rendimiento. Los sistemas de volumen de aire variable presentan desafíos específicos. Existe el riesgo de que los bolsillos se hundan o se desinflen cuando el flujo de aire disminuye durante los períodos de baja demanda. Los medios hundidos pueden descansar sobre el piso del controlador de aire, absorbiendo humedad y suciedad. Cuando los fanáticos vuelven a aumentar, los medios pueden reaccionar violentamente, arriesgándose a llorar y pasar por alto.
Para mitigar esto, especifique filtros de bolsas blandas con soportes internos rígidos o seleccione longitudes de bolsas optimizadas adaptadas a la velocidad mínima del flujo de aire del sistema. Especificar el número y la profundidad correctos de los bolsillos garantiza un inflado adecuado a velocidades de flujo de aire bajas. Si un filtro tiene demasiadas bolsas para el volumen de aire disponible, no se inflarán completamente, lo que provocará derivaciones y caídas en el rendimiento. Es esencial hacer coincidir la geometría con la producción específica de pies cúbicos por minuto del sistema.
Mida el espacio libre aguas abajo: asegúrese de que haya al menos de 2 a 4 pulgadas de espacio libre entre la punta del bolsillo completamente inflada y cualquier componente aguas abajo, como serpentines o carcasas de ventilador.
Verifique la compatibilidad de las vías: confirme que los marcos de sujeción del filtro existentes (pistas estándar de 7/8' o 1-1/8') puedan sujetar firmemente el cabezal sin permitir la derivación de aire.
Evalúe los perfiles de flujo de aire: para los sistemas VAV, calcule el estado mínimo del flujo de aire para garantizar que el recuento de bolsas seleccionado permanezca inflado adecuadamente durante los períodos de baja demanda.
Seleccione el medio apropiado: elija medios sintéticos para ambientes con alta humedad para evitar la degradación estructural y el crecimiento microbiano.
Las limitaciones de espacio y espacio libre son limitaciones absolutas. Los medios extendidos requieren una profundidad sin obstáculos aguas abajo. Es obligatorio medir la distancia a los serpentines de refrigeración, las carcasas de los ventiladores o las puertas de acceso. Si el medio inflado desgasta los componentes internos, se romperá y liberará los contaminantes capturados nuevamente al aire de suministro. Asegúrese de que los marcos de soporte del filtro existentes puedan sellar y sujetar de forma segura el cabezal sin fugas de derivación. Los rieles estándar de 7/8" o 1-1/8" deben sujetarse firmemente contra el marco del filtro. Cualquier espacio entre el cabezal y la pista anula el medio de alta eficiencia, permitiendo que el aire sucio pase por alto el sistema por completo.
El filtro de aire de bolsillo sigue siendo uno de los métodos más eficaces para maximizar la superficie de filtración sin modificar la infraestructura de tratamiento de aire existente. Al traducir directamente la profundidad geométrica en caídas de presión más bajas, las instalaciones pueden lograr importantes ahorros de energía e intervalos de mantenimiento extendidos. Especifique estos filtros de superficie extendida cuando actualice a eficiencias MERV 11-15 en sistemas con espacio libre aguas abajo adecuado y flujo de aire constante. Priorice los medios sintéticos para entornos con alta humedad y los diseños no tejidos en capas para una carga de polvo en gradiente óptima.
Realice una auditoría física de la profundidad de la pista del filtro de su controlador de aire y mida el espacio exacto aguas abajo hasta los serpentines de enfriamiento.
Calcule el consumo actual de energía del ventilador y la frecuencia de reemplazo del filtro para establecer una línea de base para mejorar el rendimiento.
Inspeccione los marcos de sujeción de filtros existentes para asegurarse de que puedan sujetar de forma segura un cabezal estándar sin permitir la derivación de aire.
Consulte con un ingeniero de filtración para modelar el impacto operativo de la transición a un sistema de profundidad extendida según sus requisitos CFM específicos.
R: La profundidad aumenta directamente los pies cuadrados totales del medio filtrante. Un filtro más profundo proporciona más superficie, lo que reduce la velocidad del aire a través del material. Esta reducción de la velocidad mejora la eficiencia de captura de partículas, reduce la resistencia al flujo de aire y aumenta significativamente la cantidad de polvo que el filtro puede contener antes de que sea necesario reemplazarlo.
R: En HVAC comercial, los términos se usan a menudo indistintamente para describir filtros de superficie extendida de múltiples cámaras. Sin embargo, en términos industriales más amplios, los filtros de bolsa generalmente se refieren a tubos cilíndricos de alta resistencia utilizados en recolectores de polvo o filtración de líquidos, mientras que los filtros de bolsillo se refieren específicamente a los diseños de múltiples cámaras en forma de V utilizados para la purificación del aire ambiental.
R: Sí, pero con precaución. En los sistemas VAV, el flujo de aire fluctúa. Cuando el flujo de aire disminuye, los bolsillos estándar pueden desinflarse y hundirse, lo que podría romperse cuando el ventilador vuelva a subir. Para evitar esto, utilice filtros diseñados con soportes rígidos internos o espaciadores aerodinámicos que mantengan el medio estructuralmente estable independientemente de los cambios en el flujo de aire.
R: Los medios sintéticos son muy duraderos y resistentes a la humedad. A diferencia de la fibra de vidrio, no favorece el crecimiento microbiano cuando se expone a condiciones de humedad. También posee una alta resistencia mecánica, lo que significa que no arroja microfibras a la corriente de aire y puede soportar un manejo brusco durante la instalación sin romperse ni perder su integridad estructural.
R: Los fabricantes utilizan costuras sónicas internas y espaciadores aerodinámicos para mantener una separación estricta entre las cámaras adyacentes. Estas mejoras estructurales obligan al medio a mantener una forma de V específica cuando se infla, asegurando que el aire pueda fluir continuamente entre cada sección sin que el material colapse sobre sí mismo.
R: Sí. Empujar aire a través de una superficie pequeña crea una alta resistencia, lo que obliga a los motores de los ventiladores a trabajar más. Al expandir la superficie, el aire encuentra menos resistencia por pulgada cuadrada. Esta menor caída de presión permite que los ventiladores de velocidad variable funcionen a velocidades más bajas y más eficientes energéticamente mientras suministran el mismo volumen de aire.
R: Si tienen el tamaño adecuado, funcionan excepcionalmente bien al proporcionar un tiempo máximo de permanencia para la captura de partículas. Sin embargo, si un filtro es demasiado grande y tiene demasiadas bolsas profundas para un sistema de bajo flujo de aire, es posible que las bolsas no se inflen por completo. Esta deflación parcial reduce la superficie efectiva y puede provocar una carga de polvo desigual.
