Los sistemas HVAC industriales y comerciales con frecuencia sufren fallas prematuras del filtro primario y suciedad del serpentín debido a estrategias de prefiltración inadecuadas. Los administradores de instalaciones deben equilibrar la captura máxima de partículas con una restricción mínima del flujo de aire. Las pantallas de una sola capa a menudo fallan en este requisito operativo. O se obstruyen demasiado rápido, privando al sistema de aire, o permiten que partículas dañinas pasen a costosos filtros secundarios, lo que lleva a una rápida degradación de toda la unidad de tratamiento de aire.

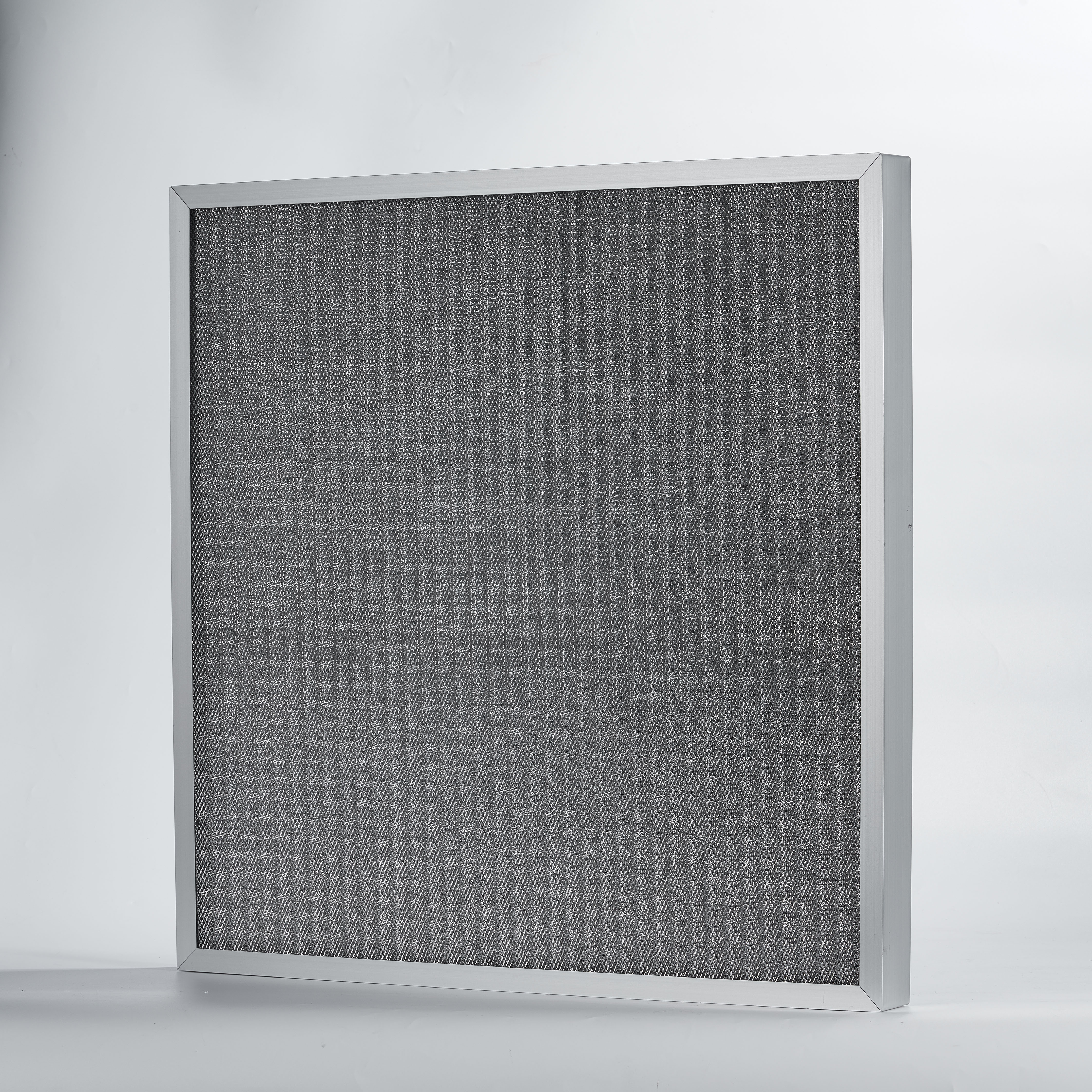

Comprender la ingeniería detrás de las estructuras de malla de gradiente, laminadas y de múltiples capas ayuda a especificar un prefiltro de malla metálica que extiende el ciclo de vida del sistema y reduce el tiempo de inactividad por mantenimiento. Al alejarse de los tamices superficiales básicos y adoptar una filtración profunda diseñada, las instalaciones capturan un volumen significativamente mayor de contaminantes en el aire. Este enfoque garantiza que los componentes posteriores permanezcan limpios, las tasas de ventilación se mantengan dentro de los parámetros óptimos y la frecuencia de las intervenciones de filtrado disminuya. Puede mantener un flujo de aire constante mientras atrapa los desechos pesados antes de que lleguen a los sensibles serpentines de enfriamiento.
La densidad del gradiente es crucial: la aplicación de capas de malla de gruesa a fina aumenta significativamente la capacidad de retención de polvo sin causar obstrucción inmediata de la superficie.
La laminación mejora la longevidad: el medio filtrante de aire de malla laminada evita el cambio de capas y la desviación del cable bajo un flujo de aire turbulento, preservando las especificaciones originales de caída de presión.
Compensación entre flujo de aire y captura: los diseños de múltiples capas mantienen la integridad estructural contra el flujo de aire de alta velocidad y al mismo tiempo mantienen la caída de presión dentro de límites operativos aceptables.
Retorno de la inversión a largo plazo: especificar un prefiltro con marco de aluminio reutilizable con medios lavables de múltiples capas reduce los costos recurrentes de consumibles y los desechos de vertederos en comparación con las alternativas desechables.
La aplicación dicta el diseño: el número óptimo de capas y aberturas por pulgada (OPI) depende completamente de la carga contaminante ambiental específica (por ejemplo, virutas de metales industriales pesados versus polvo HVAC estándar).
La malla monocapa actúa como un simple tamiz. Una vez que la superficie está cubierta de escombros, el flujo de aire se detiene por completo. Este fenómeno obliga a la unidad de tratamiento de aire a trabajar más duro, generando un amperaje más alto para mantener las tasas de ventilación. En entornos con cargas pesadas de partículas, una pantalla de una sola capa requiere monitoreo y limpieza constantes, lo que la hace altamente ineficiente para operaciones industriales continuas. Necesita un sistema que atrape la suciedad sin bloquear inmediatamente el paso del aire.
Las limitaciones de las pantallas de una sola capa provienen de su falta de profundidad. Captan partículas estrictamente en un plano bidimensional. Las estructuras de múltiples capas introducen una filtración profunda, lo que permite que las partículas queden atrapadas dentro de la matriz del medio en lugar de solo en la superficie exterior. Al escalonar la tela metálica, el filtro crea un camino tortuoso para el aire. Las partículas deben navegar a través de un laberinto de cables, lo que aumenta la probabilidad de interceptación e impactación sin sellar inmediatamente los canales primarios de flujo de aire.
Cuando se comparan los dos enfoques en el campo, las diferencias operativas se vuelven obvias. Una sola hoja de tela metálica podría cegarse en cuestión de días en una planta de fabricación pesada. Una almohadilla de múltiples capas, diseñada con una profundidad específica, puede funcionar durante semanas bajo exactamente la misma carga contaminante. La profundidad permite que la torta de suciedad se acumule dentro del filtro en lugar de formar una pared impenetrable en la cara frontal.
Tipo de filtración | Mecanismo de captura | Capacidad de retención de polvo | Tasa de restricción del flujo de aire | Mejor aplicación |
|---|---|---|---|---|
Pantalla de una sola capa | Tamizado de superficie | Muy bajo | Rápido (cegamiento inmediato) | Áreas básicas con poco polvo y captura de pelusas |
Malla multicapa | Filtración de profundidad | Alto | Gradual y predecible | Climatización industrial, mecanizado pesado |
Plisado Multicapa | Profundidad de superficie extendida | Máximo | muy lento | Controladores de aire de alta velocidad |
La densidad del gradiente se basa en una estricta metodología de estratificación de gruesa a fina. Las capas más externas cuentan con grandes aberturas diseñadas para interceptar impurezas masivas como virutas de metal, desechos orgánicos grandes y pelusas pesadas. A medida que el aire penetra más profundamente en el filtro, la malla se vuelve progresivamente más apretada. Estas finas capas internas capturan polvo, polen y fibras finas más pequeños.
Esta estratificación evita la obstrucción prematura de la capa de malla más fina. Si la fina capa se colocara en el exterior, los escombros grandes la cegarían instantáneamente. Al distribuir el proceso de captura en múltiples etapas, el filtro utiliza todo su volumen físico para almacenar polvo. Esto maximiza la capacidad de retención de polvo y extiende significativamente el período operativo antes de que la caída de presión alcance niveles inaceptables.
La dinámica del flujo de aire a través de un filtro de densidad de gradiente sigue una secuencia específica:
El aire ingresa a la capa primaria gruesa, donde las partículas pesadas pierden velocidad e impactan los gruesos cables externos.
La corriente de aire se divide y navega por las capas intermedias, depositando partículas de tamaño mediano dentro de los espacios vacíos.
El polvo fino restante llega a la malla interior más apretada, donde la interceptación a baja velocidad atrapa los contaminantes más pequeños.
El aire limpio sale por la rejilla de soporte trasera, manteniendo un caudal volumétrico constante hacia la etapa de filtración secundaria.
La estabilidad estructural dentro del paquete de medios determina el rendimiento a largo plazo. Las capas sueltas y compactas pueden desplazarse bajo la fuerza del aire entrante. Cuando las capas se mueven, se agrupan, creando puntos densos que bloquean el aire y abren espacios que permiten que los contaminantes eviten el filtro por completo. Las capas de malla laminada se unen permanentemente bajo calor y presión, creando una estructura rígida y unificada.
La laminación mantiene un espacio preciso y uniforme entre las capas de alambre. Esta consistencia garantiza un rendimiento aerodinámico predecible. Previene la migración de medios, donde los alambres finos podrían romperse y viajar aguas abajo, y garantiza que los espacios vacíos diseñados permanezcan abiertos para capturar el polvo de manera uniforme en toda la cara del filtro. Evita el problema común de que el medio filtrante se hunda en el marco después de algunas semanas de funcionamiento.
Las especificaciones de malla se traducen directamente en el rendimiento del sistema. Los ingenieros evalúan cómo la geometría física de la tela metálica afecta tanto el volumen de suciedad retenida como la resistencia aplicada a los ventiladores de tratamiento de aire. Cada modificación en la estructura de la malla influye en este delicado equilibrio entre atrapar la suciedad y dejar pasar el aire.
Las aberturas por pulgada (OPI) definen el número de agujeros en una pulgada lineal de malla. Se correlaciona directamente con la eficiencia de captura de partículas. Una transición geométrica de un OPI bajo en las capas exteriores a un OPI alto en las capas interiores garantiza una filtración por etapas. Usted hace coincidir el OPI con el tamaño específico de los escombros que necesita detener.
El diámetro del alambre dicta el volumen total del vacío. El volumen vacío es el espacio libre disponible para la acumulación de polvo dentro de la profundidad del filtro. Los alambres más gruesos proporcionan resistencia estructural pero reducen el área abierta, aumentando la resistencia inicial. Los alambres más delgados maximizan el área abierta y el volumen de los huecos, lo que permite que se acumule más polvo antes de que la caída de presión aumente, siempre que estén soportados adecuadamente por una construcción laminada.
Posición de la capa de malla | OPI recomendado | Diámetro del alambre (pulgadas) | Contaminante objetivo primario |
|---|---|---|---|
Exterior (entrada de aire) | 4 a 10 | 0,025 - 0,035 | Hojas, insectos grandes, virutas de metal. |
Intermedio | 14 a 20 | 0,015 - 0,020 | Pelusa pesada, arena gruesa, fibras textiles |
Interior (salida de aire) | 30 a 60 | 0,008 - 0,012 | Polvo atmosférico fino, polen |
Aumentar la superficie funcional total dentro del mismo espacio de filtro es un método principal para aumentar la capacidad de polvo. Las capas de malla laminada, plisada o corrugada logran esto doblando el medio en forma de V. Esta geometría expone una superficie de alambre significativamente mayor al aire entrante en comparación con un panel plano.
El aumento de la superficie distribuye la formación de torta de polvo en una región más amplia. En lugar de que se forme rápidamente una capa gruesa e impenetrable de suciedad sobre una cara plana, se forma una capa más delgada sobre la superficie plisada expandida. Esto ralentiza la tasa de aumento de la caída de presión, lo que permite que el sistema funcione por más tiempo mientras se mantiene un flujo de aire óptimo. Obtienes más kilometraje del filtro entre ciclos de lavado.
Agregar más capas crea inherentemente más resistencia al flujo de aire. Ésta es la compensación de ingeniería fundamental en la filtración. Sin embargo, las capas de malla diseñadas mitigan las caídas de presión severas al distribuir la carga de partículas de manera uniforme a lo largo de la profundidad del filtro. No desea un filtro que detenga toda la suciedad pero también detenga todo el aire.
Cuando el polvo se carga uniformemente, el aire continúa encontrando caminos a través de la matriz del medio. El aumento de la presión diferencial sigue siendo gradual y predecible. Esta previsibilidad permite a los administradores de instalaciones programar el mantenimiento basándose en lecturas precisas de los medidores en lugar de reaccionar ante fallas repentinas del sistema causadas por un rápido cegamiento de la superficie. Puede planificar sus paradas de mantenimiento en lugar de tener que lidiar con fallas de emergencia del ventilador.
Los entornos de alta velocidad someten a los filtros a una intensa tensión mecánica. Los medios laminados multicapa proporcionan beneficios estructurales excepcionales en estas condiciones. Las capas unidas actúan como un material compuesto, ofreciendo una rigidez de la que carecen las capas individuales o sueltas. Mantienen su forma incluso cuando el ventilador alcanza las RPM máximas.
La alta resistencia mecánica evita la deflexión del alambre, donde los alambres individuales se doblan y alteran el tamaño de los poros. Detiene la vibración, que puede provocar fatiga del metal y rotura del cable. Además, evita el colapso de los pliegues y la explosión catastrófica del medio en condiciones de flujo turbulento, lo que garantiza una protección continua para los serpentines y filtros secundarios aguas abajo.
El rendimiento de la malla multicapa avanzada depende enteramente del sistema de estructura que la sostiene. Un paquete de medios de alta capacidad es inútil si el marco se deforma, permite que el aire pase por los bordes o se corroe durante el mantenimiento de rutina. Necesita una carcasa que coincida con la durabilidad de la tela metálica que contiene.
Una malla metálica multicapa requiere un sistema de estructura robusto para mantener su forma bajo cargas pesadas de polvo. A medida que el filtro captura la suciedad, la diferencia de presión en la cara aumenta, empujando con fuerza contra el medio. Un marco débil se doblará, alejándose de las pistas de la carcasa del filtro y permitiendo que el aire sucio pase por alto el filtro por completo.
La especificación de un prefiltro con marco de aluminio reutilizable resuelve este problema. El aluminio ofrece una relación resistencia-peso excepcional, proporcionando estabilidad estructural sin agregar volumen innecesario. El aluminio proporciona una resistencia natural a la corrosión, lo cual es absolutamente vital cuando el filtro se somete a frecuentes ciclos de lavado en húmedo. Los marcos de acero galvanizado a menudo se oxidan después de unos meses de lavado, pero el aluminio resiste años.
Asegurar las capas de malla dentro del marco evita la vibración y la desviación de partículas en los bordes. Los fabricantes utilizan varios métodos para bloquear los medios en su lugar, incluido el engarzado mecánico, remaches de alta resistencia o la integración de rejillas metálicas estructurales en el lado de salida de aire. Los medios no deben hacer ruido dentro del marco.
Un sellado adecuado garantiza que el 100 % del aire pase a través de la malla de gradiente diseñada. Si los bordes están sueltos, el aire a alta velocidad encontrará el camino de menor resistencia, transportando contaminantes directamente a las bobinas HVAC y haciendo que las capas de malla avanzadas sean ineficaces. Siempre revisamos las esquinas del marco para asegurarnos de que la malla esté bien unida y sellada.
La realidad operativa de utilizar filtros metálicos implica establecer estrictos protocolos de mantenimiento. A diferencia de las opciones desechables, estas unidades requieren intervención física para restaurar sus especificaciones de rendimiento originales. El manejo adecuado garantiza la máxima vida útil y un flujo de aire constante. No puedes simplemente lavarlos al azar y esperar buenos resultados.
Los procedimientos operativos estándar para limpiar un prefiltro lavable generalmente implican lavado con agua a baja presión, la aplicación de desengrasantes químicos suaves para ambientes aceitosos y soplado de aire comprimido para secar el medio. El filtro siempre debe lavarse en la dirección opuesta al flujo de aire normal para expulsar las partículas atrapadas por donde entraron.
Una limpieza inadecuada supone un riesgo importante para la integridad del filtro. El uso de hidrolavadoras de presión excesivamente alta a corta distancia puede distorsionar las finas capas de malla interna, alterar el OPI o provocar la delaminación de las capas unidas. Los técnicos deben estar capacitados para utilizar patrones de rociado amplios y presión moderada para proteger la estructura de gradiente diseñada.
Siga estos pasos para un mantenimiento adecuado:
Retire el filtro de la carcasa e inspeccione el marco en busca de daños físicos o deformaciones.
Aplique un desengrasante no corrosivo apto para aluminio si el filtro está recubierto de neblina de aceite o grasa industrial pesada.
Deje reposar el desengrasante durante cinco a diez minutos para descomponer las partículas aglutinantes.
Enjuague el filtro con una manguera de agua a baja presión desde el lado limpio hacia el lado sucio (flujo inverso).
Sacuda el exceso de agua y use una boquilla de aire comprimido de baja presión para eliminar la humedad restante antes de la reinstalación.
Si bien los filtros de malla metálica multicapa son muy duraderos, no duran para siempre. Los administradores de las instalaciones deben establecer expectativas realistas para su vida útil en función de la dureza del entorno operativo y la frecuencia de los ciclos de lavado. Las inspecciones de rutina garantizan que el filtro siga funcionando según las especificaciones.
Los signos de desgaste que indican que un filtro debe reemplazarse en lugar de lavarse incluyen cables rotos en las capas de malla fina, deformación permanente del marco que impide un sello hermético en la carcasa, suciedad que no se puede eliminar en lo profundo de la matriz del medio y separación de capas visible. Operar un filtro dañado anula los beneficios del diseño de densidad de gradiente. Cuando la tela metálica comienza a deshilacharse en los bordes, es hora de pedir un reemplazo.
Hacer coincidir las especificaciones del filtro con los desafíos ambientales específicos de la instalación optimiza la prefiltración. La configuración que funciona para un edificio de oficinas comerciales fallará rápidamente en una planta de fabricación pesada. Tienes que mirar lo que realmente flota en el aire antes de pedir la malla.
En los edificios comerciales estándar, los principales contaminantes son el polen, el polvo atmosférico estándar y la pelusa. En estas aplicaciones es suficiente una aplicación moderada. La atención debe centrarse en priorizar la baja caída de presión, el alto flujo de aire y la eficiencia energética. Una configuración de doble o triple capa proporciona una filtración profunda adecuada para proteger los filtros plisados secundarios sin sobrecargar los motores del ventilador de la unidad de tratamiento de aire. No necesita una malla industrial resistente para atrapar el polvo de la oficina.
Las instalaciones de fabricación presentan un desafío completamente diferente. El aire suele estar cargado de partículas pesadas, niebla de aceite, humos de soldadura y virutas de metal. Estos entornos requieren capas de gradiente agresivas de gruesas a finas. Una malla laminada de alta resistencia y marcos de aluminio robustos son obligatorios para soportar la gran masa de escombros capturados y los rigurosos y frecuentes ciclos de limpieza necesarios para mantener la ventilación. Si utiliza un filtro comercial estándar en un taller mecánico, colapsará bajo el peso del aceite y el polvo metálico en una semana.
Audite sus unidades de tratamiento de aire actuales para documentar la caída de presión exacta en la que sus filtros primarios existentes fallan o se ciegan.
Mida las dimensiones físicas de los rieles de su filtro para asegurarse de que puedan adaptarse a la profundidad de un marco de aluminio de varias capas.
Instale manómetros diferenciales en todo el banco de prefiltro para establecer una base para su nuevo programa de mantenimiento y lavado.
Capacite a su personal de mantenimiento sobre técnicas de lavado de flujo inverso para evitar daños a las finas capas internas de malla durante la limpieza.
R: Forma capas de malla gruesa a fina, atrapando las partículas grandes primero y las pequeñas después. Esto evita que la malla fina se obstruya instantáneamente, utilizando toda la profundidad del filtro y maximizando la capacidad total de polvo.
R: El medio de malla laminada consta de múltiples capas de tela metálica unidas permanentemente bajo calor y presión. Esta estructura evita que las capas individuales se muevan, vibren o se separen bajo un flujo de aire turbulento de alta velocidad, lo que garantiza una eficiencia de filtración constante y una caída de presión a lo largo del tiempo.
R: Sí, inherentemente. Sin embargo, los filtros en capas diseñados distribuyen la carga de polvo a lo largo de la profundidad del filtro, lo que resulta en un aumento más lento y predecible en la caída de presión en comparación con una pantalla de una sola capa que ciega.
R: La frecuencia de limpieza depende completamente de la carga de polvo ambiental. Las aplicaciones industriales con neblina de aceite o virutas de metal pueden requerir un lavado semanal, mientras que los sistemas HVAC comerciales estándar solo pueden requerir mantenimiento trimestral. Utilice manómetros diferenciales para dictar los programas de limpieza.
R: Los marcos de aluminio ofrecen una alta rigidez estructural, resisten el óxido y la corrosión durante los procesos de limpieza en húmedo y proporcionan una carcasa liviana y duradera que evita la derivación de aire alrededor del medio de malla multicapa.
R: No. Los filtros de malla metálica están diseñados como prefiltros para capturar partículas grandes (polvo, pelusa, virutas de metal) y proteger los filtros secundarios de alta eficiencia (como HEPA) contra fallas prematuras. No están diseñados para filtración submicrónica.
R: Enjuague el filtro con agua o una solución de detergente suave en la dirección opuesta al flujo de aire. Evite el uso de hidrolimpiadoras de alta presión a corta distancia, ya que esto puede deformar permanentemente las capas internas de malla más finas o comprometer la estructura laminada.
